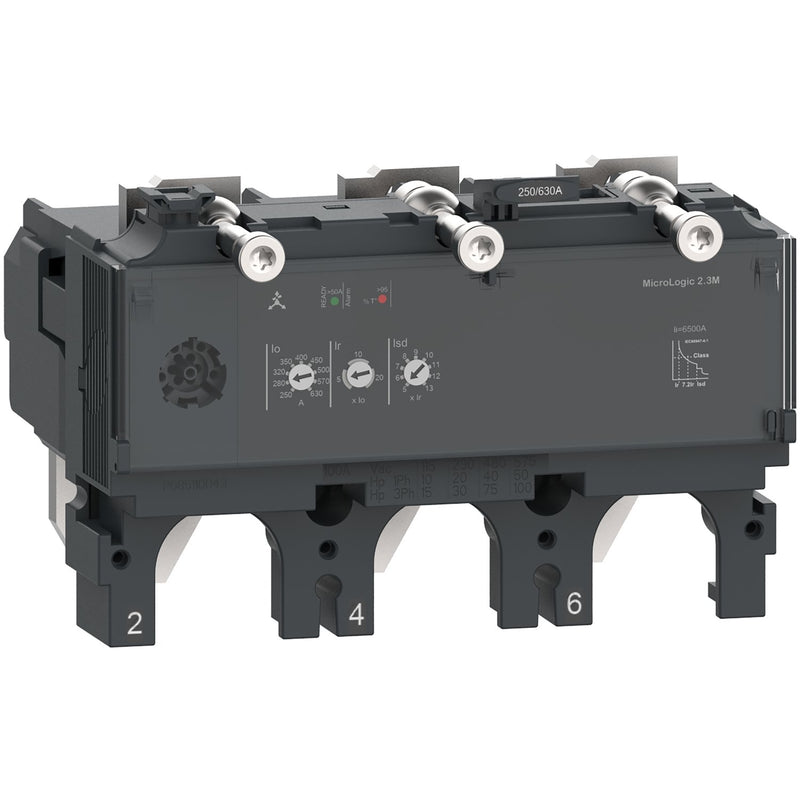

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C6332M500 MicroLogic 2.3M

Bei diesem MicroLogic 2.3 M handelt es sich um ein 3-poliges 3d-elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 630 zum Einsatz kommt. Dieses magnetische Auslösegerät mit einer Nennleistung von 500 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.3 M zeigt an, wenn das Wärmebild von Rotor und Stator über 95 % des zulässigen Temperaturanstiegs mit einer roten Alarm-LED liegt. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	500 A
Bemessungsschaltstrom	500 A
Überlastauslöser Stromeinstellung	250..500 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	375..4500 A
Stromeinstellung unverzögerter Kurzschlussauslöser	6500 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	139,7 mm
Höhe	94,6 mm
Tiefe	112,6 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C6332M500 MicroLogic 2.3M
