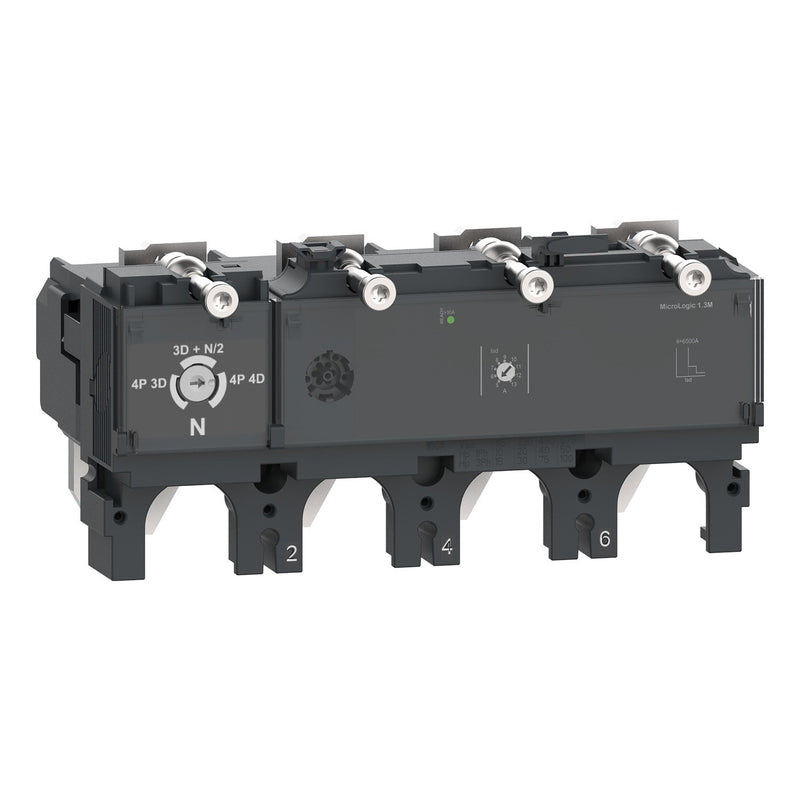

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C4041M320 MicroLogic 1.3M

Bei diesem MicroLogic 1.3 M handelt es sich um ein elektronisches 4-poliges 3d-Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 400/630 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 320 A ist die beste Wahl für Motorschutzanwendungen. Er bietet einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	4
Bemessungsdauerstrom Iu	320 A
Bemessungsschaltstrom	320 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	1600..4160 A
Stromeinstellung unverzögerter Kurzschlussauslöser	4800 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	184,7 mm
Höhe	94,6 mm
Tiefe	112,6 mm

Lieferumfang:
1 x Auslöseblock für Leistungsschalter Elektron. Auslösegerät C4041M320 MicroLogic 1.3M
