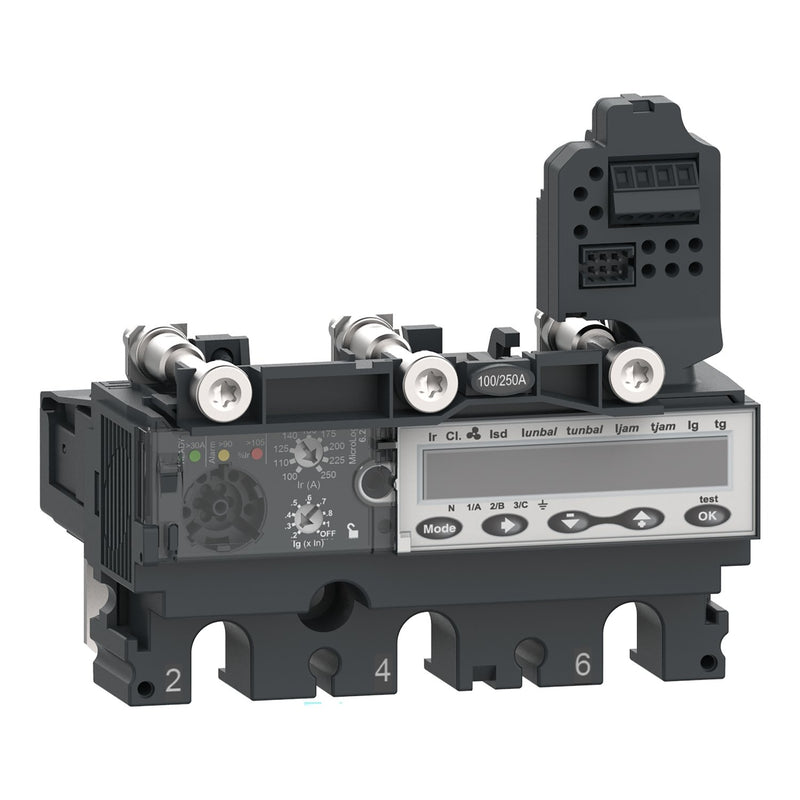

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C2536E250 MicroLogic 6.2E

Bei diesem elektronischen Auslösegerät MicroLogic 6.2 E (Energy) handelt es sich um ein 3-poliges 3d-Auslösegerät, das bei Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 250 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. Er verfügt über einen zusätzlichen und einstellbaren Erdschlussschutz. MicroLogic 6.2 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 6.2 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	250 A
Bemessungsschaltstrom	250 A
Überlastauslöser Stromeinstellung	100..250 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	150..2500 A
Stromeinstellung unverzögerter Kurzschlussauslöser	375..3000 A
Mit Erdschlussschutzfunktion	ja
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	104,7 mm
Höhe	96,9 mm
Tiefe	90,3 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C2536E250 MicroLogic 6.2E
