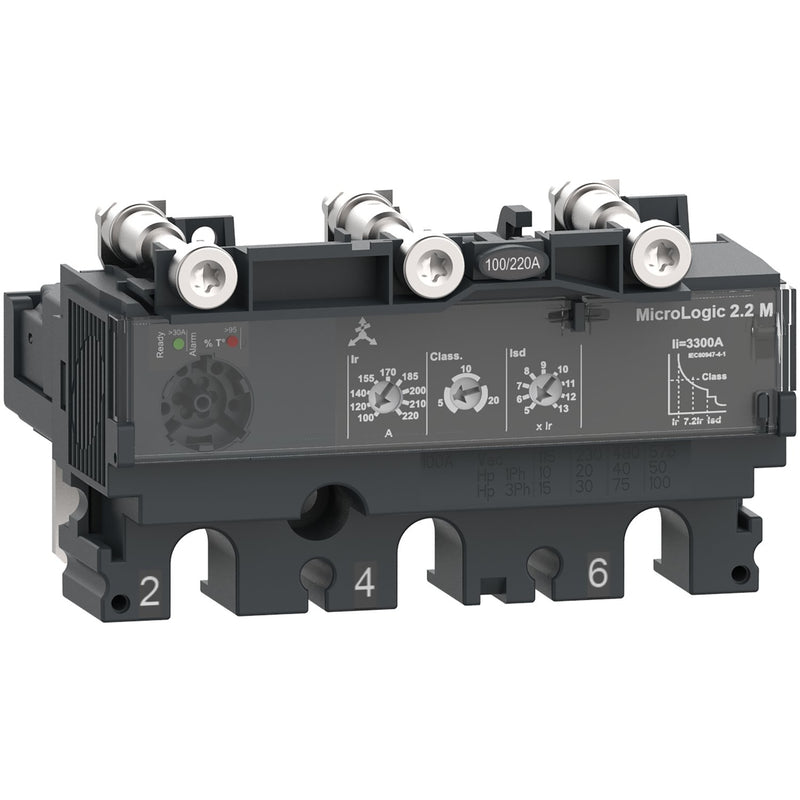

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C2532M220 MicroLogic 2.2M

Bei diesem MicroLogic 2.2 M handelt es sich um ein 3-poliges 3d-elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 220 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 M zeigt an, wenn das Wärmebild von Rotor und Stator über 95 % des zulässigen Temperaturanstiegs mit einer roten Alarm-LED liegt. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	220 A
Bemessungsschaltstrom	220 A
Überlastauslöser Stromeinstellung	100..220 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	500..2860 A
Stromeinstellung unverzögerter Kurzschlussauslöser	3300 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	104,7 mm
Höhe	59,7 mm
Tiefe	89,4 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C2532M220 MicroLogic 2.2M
