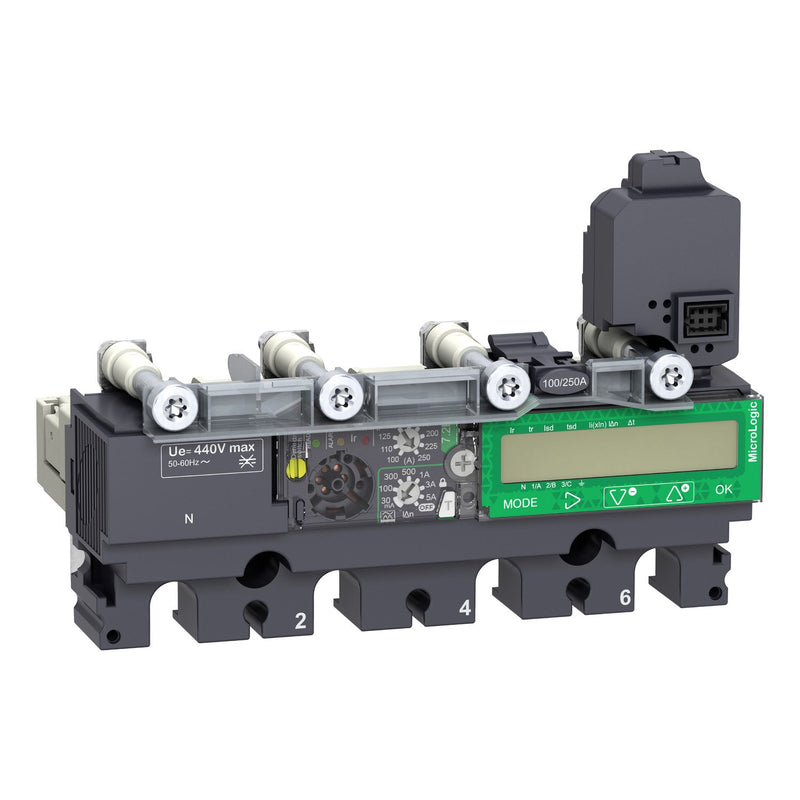

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1647A160 MicroLogic 7.2E

Dieses elektronische 4d-Auslösegerät MicroLogic 7.2 E AL (Energy) ist ein 4-poliges 4d-Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 160/250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 160 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 7.2 E AL bietet einen Differenzstromalarm ohne Auslösung, der an der Klemmenleiste verfügbar ist. MicroLogic 7.2 E AL zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 7.2 E AL ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	4
Bemessungsdauerstrom Iu	160 A
Bemessungsschaltstrom	160 A
Überlastauslöser Stromeinstellung	63..160 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	94,5..1600 A
Stromeinstellung unverzögerter Kurzschlussauslöser	240..2400 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	440 V
Versorgungsspannung bei AC 60 Hz	440 V
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Breite	139,7 mm
Höhe	96,9 mm
Tiefe	90,3 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1647A160 MicroLogic 7.2E
