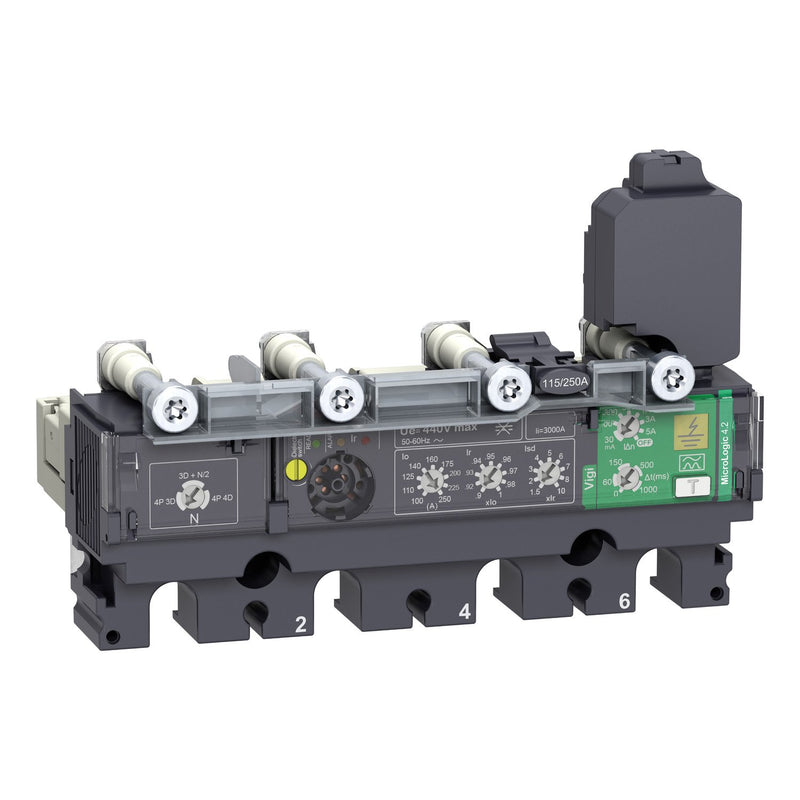

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1644V160 MicroLogic 4.2

Bei diesem elektronischen 4d-Auslösegerät MicroLogic 4.2 handelt es sich um ein 4-poliges 4d-Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 160 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Die Auslöseeinheit MicroLogic 4.2 Vigi bietet einen integrierten, einstellbaren Differenzstromschutz. MicroLogic 4.2 zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Ein Voralarm für Differenzstrom kann per Fernzugriff durch Installation des optionalen SDx-Moduls (LV429532) verfügbar sein. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	4
Bemessungsdauerstrom Iu	160 A
Bemessungsschaltstrom	160 A
Überlastauslöser Stromeinstellung	63..160 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	94,5..1600 A
Stromeinstellung unverzögerter Kurzschlussauslöser	2400 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	440 V
Versorgungsspannung bei AC 60 Hz	440 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Breite	139,7 mm
Höhe	96,9 mm
Tiefe	90,3 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1644V160 MicroLogic 4.2
