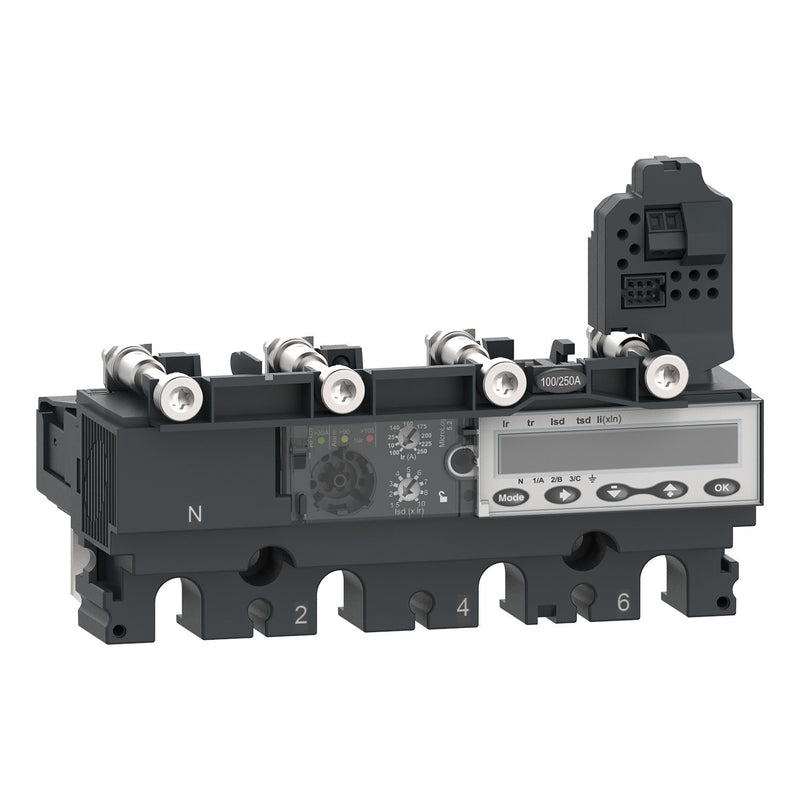

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1045E040 MicroLogic 5.2E

Bei diesem elektronischen 4-poligen 4d-Auslösegerät MicroLogic 5.2 E (Energy) handelt es sich um ein elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 100/160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 40 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 5.2 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 5.2 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	4
Bemessungsdauerstrom Iu	40 A
Bemessungsschaltstrom	40 A
Überlastauslöser Stromeinstellung	18..40 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	27..400 A
Stromeinstellung unverzögerter Kurzschlussauslöser	60..600 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	139,7 mm
Höhe	96,9 mm
Tiefe	90,3 mm

Lieferumfang:
1 x Auslösegerät MicroLogic 5.2E
