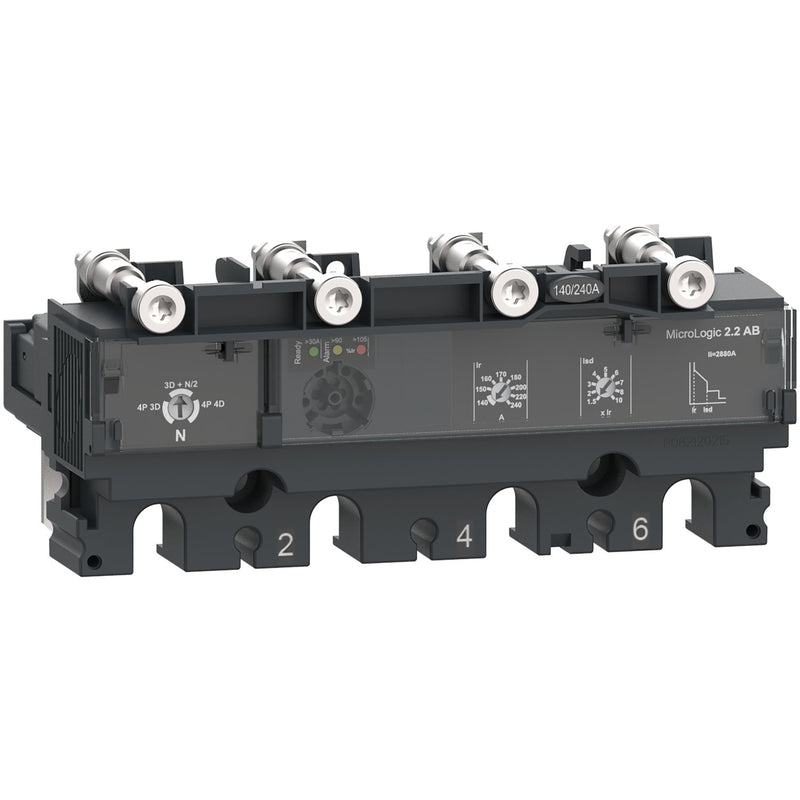

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1042B100 MicroLogic 2.2AB

Der MicroLogic 2.2 AB ist ein 4-poliger elektronischer 4d-Auslöser, der in den Kompaktleistungsschaltern ComPacT NSX 100/160/250 eingesetzt wird. Dieser elektronische Auslöser mit einer Nennleistung von 100 A wird in öffentlichen Verteilernetzen eingesetzt, um die Stromzufuhr entsprechend dem Vertrag mit dem Verbraucher zu begrenzen. Er verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Kurzzeitschutz und einen festen unverzögerten Schutz gegen Kurzschlüsse. MicroLogic 2.2 AB zeigt Überlastungen mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leitungsschutzschalter auslösebereit ist. Der Auslöser wird mit einer Plombiervorrichtung zum Schutz der Einstellungen geliefert. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, wenn es mit dem PowerTag NSX und dem ComPacT NSX-Grundrahmen verbunden ist.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	4
Bemessungsdauerstrom Iu	100 A
Bemessungsschaltstrom	100 A
Überlastauslöser Stromeinstellung	40..100 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	60..1000 A
Stromeinstellung unverzögerter Kurzschlussauslöser	1500 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	139,7 mm
Höhe	59,7 mm
Tiefe	89,4 mm

Lieferumfang:
1 x Auslöseblock MicroLogic 2.2AB
1 x Plombiervorrichtung
