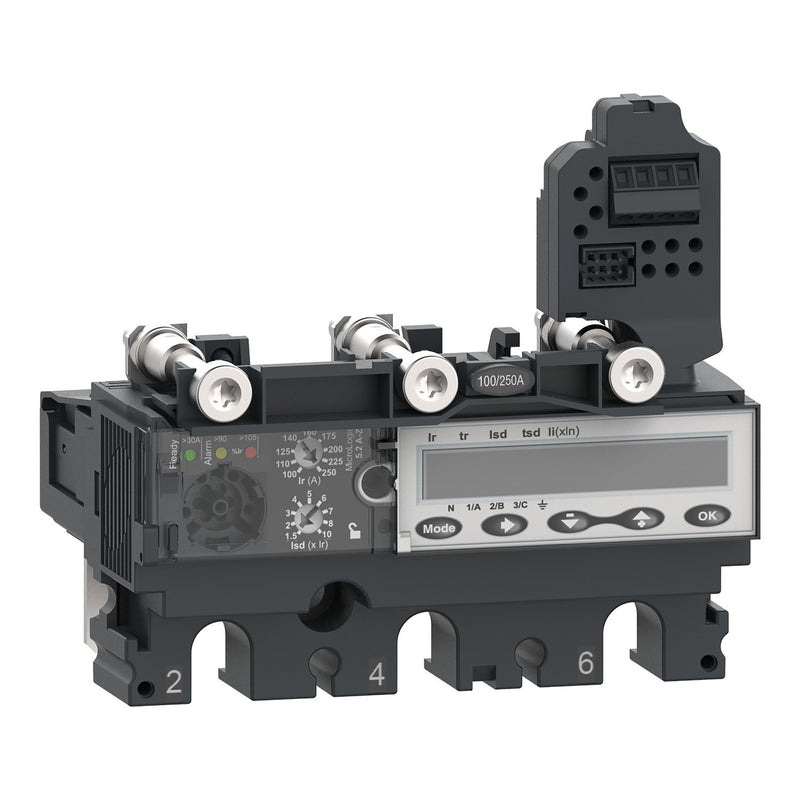

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1035Z100 MicroLogic 5.2AZ

Bei diesem elektronischen 3-poligen 3d-Auslösegerät MicroLogic 5.2 A-Z handelt es sich um ein elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 100 A wird in speziellen 2/3-Verteilsystemen mit 16 Hz für Bahnanwendungen verwendet. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 5.2 A-Z zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 5.2 A-Z ist mit einem Anzeigemodul ausgestattet, das Strommessungen liefert und Feineinstellungen ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	100 A
Bemessungsschaltstrom	100 A
Überlastauslöser Stromeinstellung	40..100 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	60..1000 A
Stromeinstellung unverzögerter Kurzschlussauslöser	150..1500 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Versorgungsspannung bei DC	24 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	104,7 mm
Höhe	96,9 mm
Tiefe	90,3 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1035Z100 MicroLogic 5.2AZ
