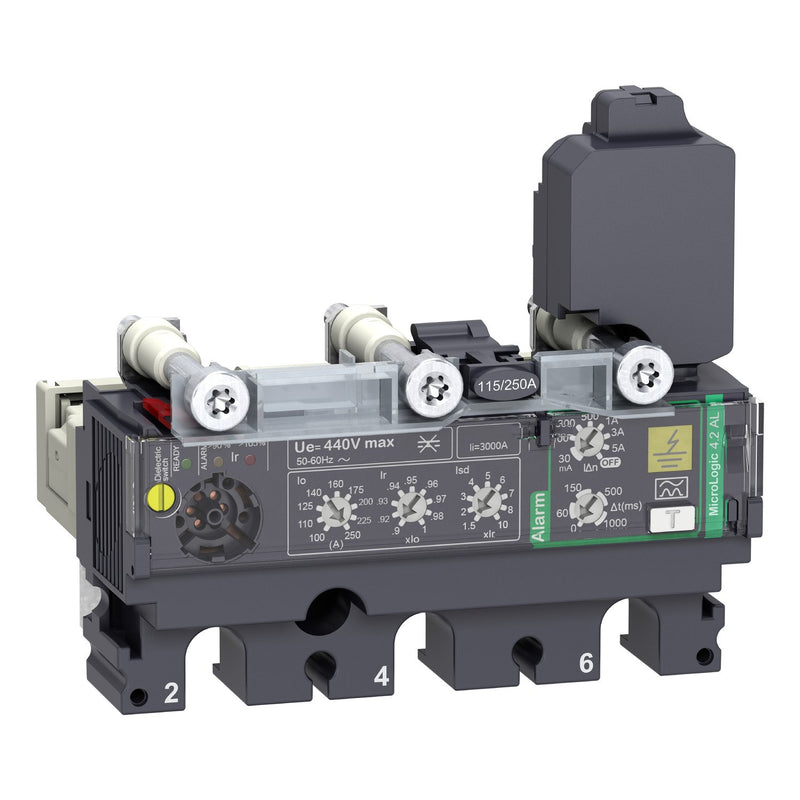

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1034A100 MicroLogic 4.2 AL

Bei dieser MicroLogic 4.2 AL handelt es sich um ein elektronisches 3P 3d Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 100 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 4.2 AL bietet einen Differenzstromalarm ohne Auslösung, der an der Klemmenleiste verfügbar ist. MicroLogic 4.2 AL zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	100 A
Bemessungsschaltstrom	100 A
Überlastauslöser Stromeinstellung	40..100 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	60..1000 A
Stromeinstellung unverzögerter Kurzschlussauslöser	1500 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	440 V
Versorgungsspannung bei AC 60 Hz	440 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	440 V
Betriebsspannung bei AC 60 Hz	440 V
Breite	104,7 mm
Höhe	96,9 mm
Tiefe	90,3 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1034A100 MicroLogic 4.2 AL
