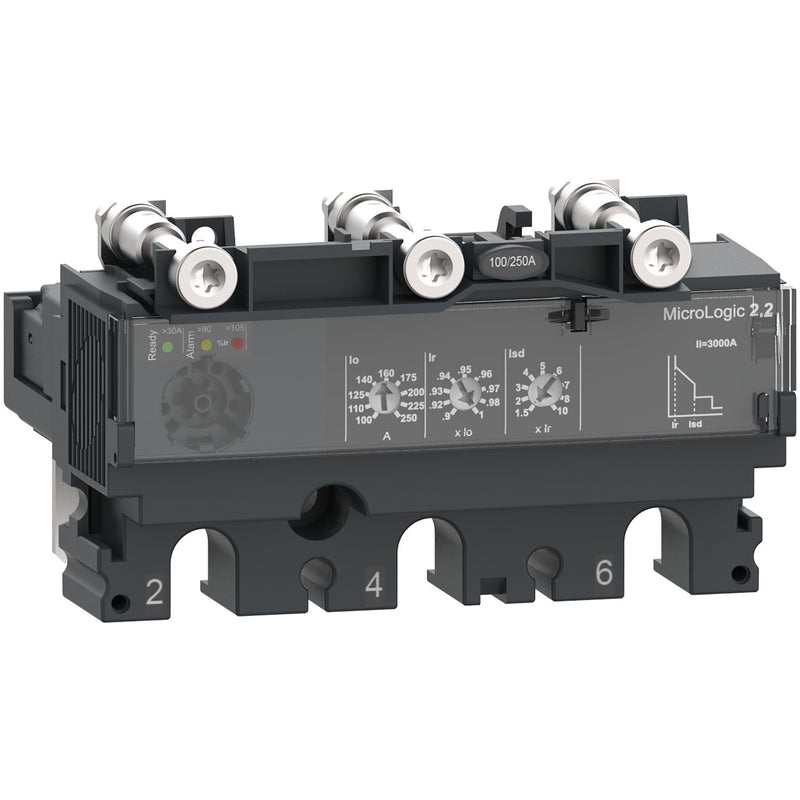

Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1032D040 MicroLogic 2.2

Bei diesem MicroLogic 2.2 handelt es sich um ein 3-poliges 3d elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 40 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	elektronischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	40 A
Bemessungsschaltstrom	40 A
Überlastauslöser Stromeinstellung	18..40 A
Kurzschlussauslöserfunktion	verzögert
Stromeinstellung verzögerter Kurzschlussauslöser	27..400 A
Stromeinstellung unverzögerter Kurzschlussauslöser	600 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	104,7 mm
Höhe	59,7 mm
Tiefe	89,4 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Elektron. Auslösegerät C1032D040 MicroLogic 2.2

Keine Downloads vorhanden.
