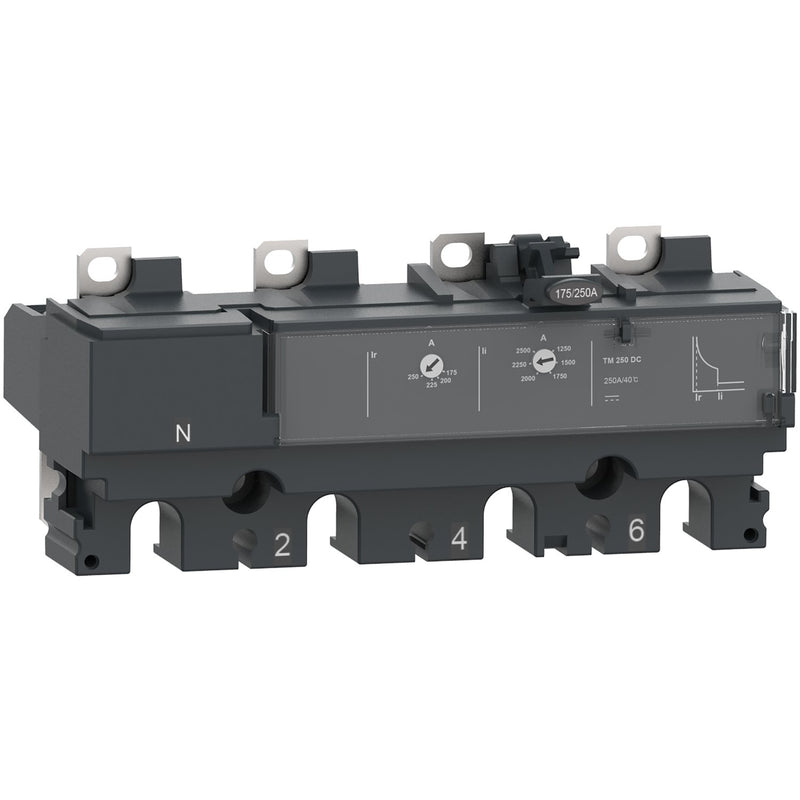

Schneider Electric - Auslöseblock für Leistungsschalter DC-Auslösegerät C254TM250D thermomagnetisch TM2

Das TM250DC ist ein thermo-magnetisches Auslösegerät mit 4 Polen, das bei den Leistungsschaltern ComPacT NSX 250DC zum Einsatz kommt. Dieses thermo-magnetische Auslösegerät mit einer Nennleistung von 250 A ist die optimale Wahl für alle Verteilungsanwendungen. Sie verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz gegen Kurzschlüsse. Der Bemessungsstrom beträgt 250 A und die Betriebsspannung beträgt 750 VDC. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.

Technische Details
Ausführung des Motorschutzes	thermischer/magnetischer Auslöser
Polzahl	4
Bemessungsdauerstrom Iu	250 A
Bemessungsschaltstrom	250 A
Überlastauslöser Stromeinstellung	175..250 A
Kurzschlussauslöserfunktion	unverzögert
Stromeinstellung unverzögerter Kurzschlussauslöser	1250..2500 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	750 V
Breite	139,7 mm
Höhe	60,6 mm
Tiefe	88,2 mm

Lieferumfang:
1 x Auslöseblock TM250DC
