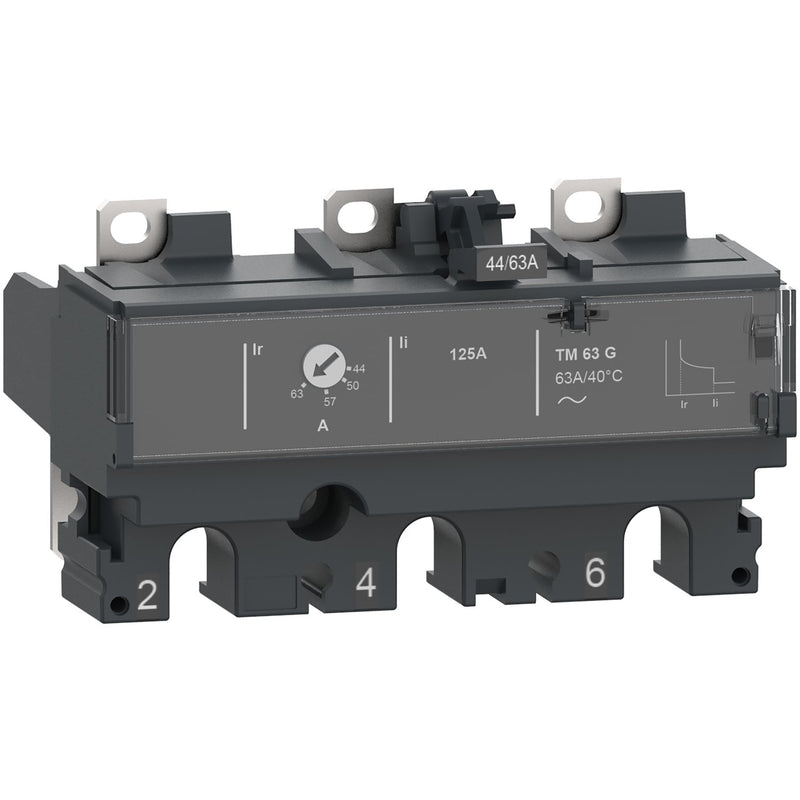

Schneider Electric - Auslöseblock für Leistungsschalter Auslösegerät thermomagneti C103MG063 sch TM63G Generators

Bei diesem TM63G handelt es sich um ein 3-poliges 3d-thermo-magnetisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 100/160/250 zum Einsatz kommt. Dieses thermo-magnetische Auslösegerät mit einer Nennleistung von 63 A ist die beste Wahl für Generatorschutzanwendungen. Sie verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz gegen Kurzschlüsse. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Technische Details
Ausführung des Motorschutzes	thermischer/magnetischer Auslöser
Polzahl	3
Bemessungsdauerstrom Iu	63 A
Bemessungsschaltstrom	63 A
Überlastauslöser Stromeinstellung	44,1..63 A
Kurzschlussauslöserfunktion	unverzögert
Stromeinstellung unverzögerter Kurzschlussauslöser	125 A
Mit Erdschlussschutzfunktion	nein
Externe Stromversorgung erforderlich	nein
Versorgungsspannung bei AC 50 Hz	690 V
Versorgungsspannung bei AC 60 Hz	690 V
Versorgungsspannung bei DC	750 V
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Breite	104,7 mm
Höhe	60,6 mm
Tiefe	88,2 mm

Lieferumfang:
1 x Schneider Electric - Auslöseblock für Leistungsschalter Auslösegerät thermomagneti C103MG063 sch TM63G Generators
