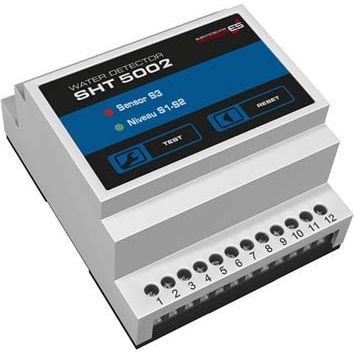

Schabus - Technischer Melder für Gefahrenmeldesystem Wassermelder SHT 5002 m.Niveauregelung

Der Wassermelder SHT 5002 ist ein Gerät zur Niveauregelung (2-Punkt-Regler), über 2 Wassersensoren oder Schwimmschalter wird ein oberes und ein untereres Niveau definiert und kann zum autom. Befüllen oder Entleeren eines Behälters verwendet werden, ein potenzialfreier Relaiskontakt dient zur Ansteuerung der Pumpe. Einsatzmöglichkeiten: Niveauregelung Zisterne, Pumpensteuerung (Behälter leeren oder befüllen), kombiniert mit Schwimmerschalter auch für andere Flüssigkeiten, geeignet (z.B Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.), Überlaufmeldung: Zusätzlich bietet der Wassermelder SHT 5002 einen weiteren Sensoreingang für eine Überlaufmeldung (z.B. bei Ausfall der Pumpe) mit potenzialfreien Relaiskontakt. So können z.B. ein Signalgeber, ein Magnet-Absperrventil, ein Telefonwahlgerät oder auch ein Bus-System angesteuert werden. Speicherfunktion Überlaufmeldung: Über Drahtbrücken besteht die Möglichkeit die Überlaufmeldung zu speichern und durch Tastendruck zu quittieren. Bei der Standardeinstellung wird nach Unterschreiten des Wasserpegels die Überlaufmeldung automatisch wieder gelöscht. Einsatz bei nichtleitenden Flüssigkeiten: Sie können den Wassermelder SHT 5002 auch mit anderen Flüssigkeiten verwenden, die nicht leitfähig sind oder gefährliche Eigenschaften besitzen, kombinieren Sie den SHT 5002 einfach mit den Schwimmerschaltern. Technische Daten: Betriebsspannung: 230 VAC/50-60 Hz und 12-16 V DC/0,5 A, Leistungsaufnahme: ca. 3 W, Sensoranschlüsse: 2x Niveauregelung/2x Überlauf, Sensorspannung: 2,5 V AC, Sensorschaltpunkt: RS < 80 KOhm, Kabellänge Sensor: bis zu 50 m verlängerbar, Relaiskontakt: 2 Wechsler NC/NO (potenzialfrei), Relais K1 Niveau: 5 A/230 V, Relais K2 Überlauf: 5 A/230 V, Funktionsbereich: -15 °C/+40 °C, Schutzart: IP 20, Abmessungen (HxBxT): 57x72x90 mm

Technische Details
Meldeart	Wasser
Montageart	sonstige
Betriebsspannung	230 V
Höhe	57 mm
Breite	72 mm
Tiefe	90 mm

Lieferumfang:
1 x Schabus - Technischer Melder für Gefahrenmeldesystem Wassermelder SHT 5002 m.Niveauregelung
