Kurzbeschreibung Kompaktlüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Elektronachheizregister 6,0 kW
externe Pressung - Nenn 250 Pa
Max.-Luftmenge @ 250 Pa (Erp 2018) 2950 m³/h
Min.-Luftmenge @ 150 Pa (Erp 2018) 1500 m³/h
Nennleistung integrierter Elektronacherhitzer 6,0 kW
Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen.
Einsatzgrenzen:
Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C
Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.
Frostschutz Optionen:
Mit externem Kanalvorheizregister bis zu -35°C (automatisch geregelt durch die Gerätesteuerung mit 0-10V)
Reduzierung der Zuluft basierend auf der Fortlufttemperatur (bis -15°C) - Dies kann sich negativ auf die Druckverhältnisse im Gebäude auswirken
Frostschutz über Bypass (nur mit W3 – Variante) – bis -23°C
Elektrische Daten
Nennleistung 10,3 kW
Nennstrom 15,9 A
Ventilatoren, Leistungsaufnahme max. 2x 2,1 kW
Elektroheizregister, Leistungsaufnahme Max. 6,0 kW
Ausstattung / Gehäuse
Zuluftfilter ePM 1 70 % (F7)
Abluftfilter ePM 10 55 % (M5)
Gehäuseisolierung 50 mm
Festigkeitsklasse D1(M)
Luftleckageklasse bei -400Pa L1(M)
Luftleckageklasse bei +700Pa L2(M)
Filter Bypass Leckageklasse F9(M)
Farbe RAL 7040, grau
Druckschalter als Filterüberwachung
Installationslage Decke (Aufhängung, Vibrationsdämpfer enthalten), stehend für geringe Einbautiefe (Füße als Zubehör), Boden liegend (Grundrahmen als Zubehör), Außen (Wetterschutzdach als Zubehör)
Steuerung:
Integrierte Steuerung MCB
Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren
Integrierter Abluftfeuchtigkeitssensor (RH)
Kalendermodus.
Verbindung von Brandschutzsignal zur Steuerung.
CO2 Steuerung möglich über externen Sensor (Zubehör)
Ecodesign Daten:
Strömungsgeschwindigkeit 1,43 m/s
Externer Druck normal 250 Pa
Interner Druckabfall durch Komponenten des Lüftungsgeräts 166/127 Pa
Statische Effizienz der verwendeten Ventilatoren nach Verordnung (EU) No 327/2011 34,9/33,9 %
Angegebene maximale interne Leckagerate 1 %
Angegebene max. externe Leckagerate (CAL(R) @ +400 Pa) 1 %
Angegebene max. externe Leckagerate (CAL(R) @ -400 Pa) 1 %
Filterklasse D
Optische Filterwarnung Druckgerät
Schallleistungspegel Gehäuse 64,3 dB(A)
ErP Konformität 2018
Schalldaten
Abmessungen
Länge x Breite x Höhe 2250 x 2370 x 540 mm
Gewicht (netto, ohne Verpackung) 430 kg
Gewicht (brutto, mit Verpackung) 460 Kg
Anmerkungen:
1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F.
2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.
Technische Änderungen und Irrtümer vorbehalten.
| Technische daten |
|---|
| Typ |
LXU-4-E60-3-R-I50 |
| Nenn-Luftmenge |
2500 m³/h |
| thermischer Wirkungsgrad feucht bei Nennbedingungen.*1 |
90% |
| thermischer Wirkungsgrad trocken - EN 308 *2 |
81% |
| Außenlufttemperaturgrenzen (ohne Frostschutz) |
2 .. 40 °C |
| Grenzen der Umgebungstemperatur |
5 .. 40 °C |
| Aufstellung Umgebung |
Innen oder Außen mit Wetterschutzdach (Zubehör) |
| Spannungsversorgung |
3 N~, 50 Hz, 230 V |
| Bedienseite |
Zuluft Seite Rechts |
| Bedienteil |
extern (Zubehör) |
| Luftstrom Regelungstyp |
Prozentregelung, Konstanter Luftstrom, Konstanter Druck |
| BMS Protokolle |
Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway |
| Typologie |
NRVU / BVU |
| Typ des WRS |
Rekuperativ |
| Typ des Antriebs |
Variable Geschwindigkeit |
| Thermal efficiency (EN308) |
80,8 % |
| Nennvolumenstrom NRVU |
0.694 m3/s |
| Effektive elektrische Leistung |
1600 W |
| SFPint |
851 W/(m3/s) |
| Maximal interner SFP |
125728 W/(m3/s) |
| Gehäuse-Schallleistungspegel (Lwa) @ 250 Pa |
65 dB(A) |
| Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa |
64 dB(A) |
| Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 250 / 150 Pa |
47 dB(A) / 46 dB(A) |
| Lüftungsanschluß, B x H |
750 x 350 mm |
Lieferumfang:

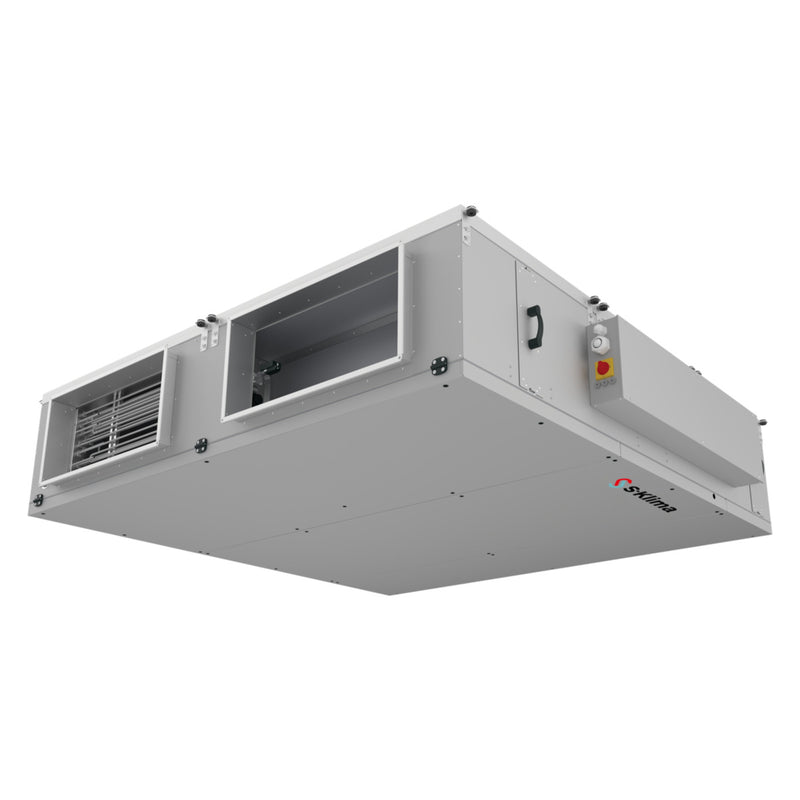

1 x S-Klima - Lüftungsgerät 6,0 kW LXU-4-E60-R
