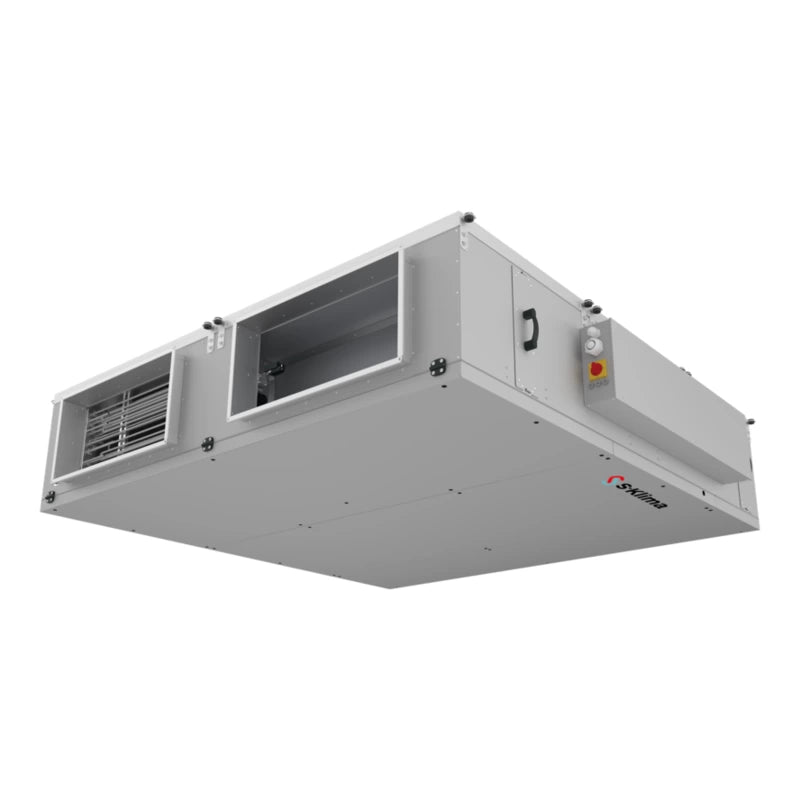

S-Klima - Lüftungsgerät 3,0 kW. LXU-2-E30-R

Kurzbeschreibung Kompaktlüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Elektronachheizregister 3,0 kW.

externe Pressung - Nenn 250 Pa

Max.-Luftmenge @ 250 Pa (Erp 2018) 1950 m³/h

Min.-Luftmenge @ 150 Pa (Erp 2018) 500 m³/h

Nennleistung integrierter Elektronacherhitzer 3,0 kW

Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen.

Einsatzgrenzen:

Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C

Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.

Frostschutz Optionen:

Mit externem Kanalvorheizregister bis zu -35°C (automatisch geregelt durch die Gerätesteuerung mit 0-10V)

Reduzierung der Zuluft basierend auf der Fortlufttemperatur (bis -15°C) - Dies kann sich negativ auf die Druckverhältnisse im Gebäude auswirken

Frostschutz über Bypass (nur mit W3 – Variante) – bis -23°C

Elektrische Daten

Nennleistung 3,83 kW

Nennstrom 8,02 A

Ventilatoren, Leistungsaufnahme max. 2x 389 W

Elektroheizregister, Leistungsaufnahme Max. 3000 W

Ausstattung / Gehäuse

Zuluftfilter ePM 1 70 % (F7)

Abluftfilter ePM 10 55 % (M5)

Gehäuseisolierung 50 mm

Festigkeitsklasse D1(M)

Luftleckageklasse bei -400Pa L1(M)

Luftleckageklasse bei +700Pa L2(M)

Filter Bypass Leckageklasse F9(M)

Farbe RAL 7040, grau

Druckschalter als Filterüberwachung

Installationslage Decke (Aufhängung, Vibrationsdämpfer enthalten), stehend für geringe Einbautiefe (Füße als Zubehör), Boden liegend (Grundrahmen als Zubehör), Außen (Wetterschutzdach als Zubehör)

Steuerung:

Integrierte Steuerung MCB

Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren

Integrierter Abluftfeuchtigkeitssensor (RH)

Kalendermodus.

Verbindung von Brandschutzsignal zur Steuerung.

CO2 Steuerung möglich über externen Sensor (Zubehör)

Ecodesign Daten:

Strömungsgeschwindigkeit 1.2 m/s

Externer Druck normal 250 Pa

Interner Druckabfall durch Komponenten des Lüftungsgeräts 174/123 Pa

Statische Effizienz der verwendeten Ventilatoren nach Verordnung (EU) No 327/2011 47,8/48,1%

Angegebene maximale interne Leckagerate 1 %

Angegebene max. externe Leckagerate (CAL(R) @ +400 Pa) 1 %

Angegebene max. externe Leckagerate (CAL(R) @ -400 Pa) 1 %

Filterklasse D

Optische Filterwarnung Druckgerät

Schallleistungspegel Gehäuse 52 dB(A)

ErP Konformität 2018

Schalldaten

Abmessungen

Länge x Breite x Höhe 1850 x 1975 x 440 mm

Gewicht (netto, ohne Verpackung) 310 kg

Gewicht (brutto, mit Verpackung) 339 Kg

Anmerkungen:

1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F.

2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.

Technische Änderungen und Irrtümer vorbehalten.

Lieferumfang:
1 x S-Klima - Lüftungsgerät 3,0 kW. LXU-2-E30-R
