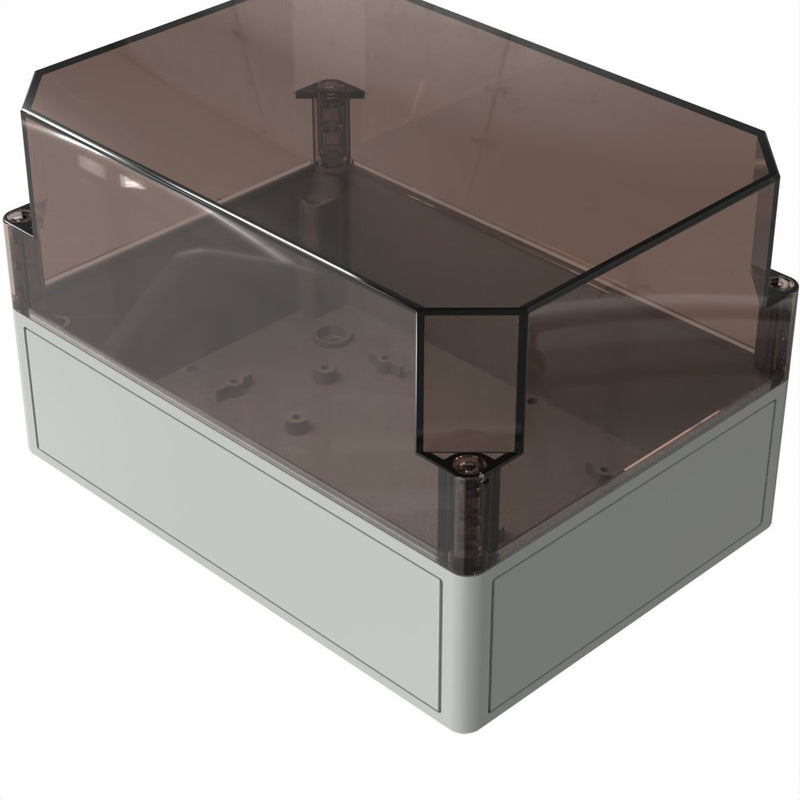

Rose System - Leergehäuse ECO / PCI ECO 601825320

PCI Kompaktgehäuse

Die PCI Kompaktgehäuse von ROSE Systemtechnik sind die perfekte Wahl für anspruchsvolle Umgebungen. Das hochwertige Polystyrol und die innovative Spritzgusstechnik garantieren Robustheit und Langlebigkeit. Die integrierte Selbstisolation schützt Ihre Elektronik zuverlässig vor Überhitzung und die Schutzart IP66 gewährleistet einen umfassenden Schutz vor Staub und Wasser.

Eigenschaften und Vorteile

Montage von Klemmen, Kabelverschraubungen und sonstigen Elektronikeinbauten möglich

Wahlweise mit eingefärbtem oder transparentem Deckel erhältlich

Temperatureinsatzbereich -25 °C bis 40 °C

Anwendungen

Maschinen- und Anlagenbau

Agrartechnik

Technische Details
Montageart	sonstige
Art der Abdeckung	Deckel
Ausführung Deckel	geschlossen
Art der Tür	ohne
Transparenter Deckel/Tür	nein
Mit Schloss	nein
Höhe	180 mm
Breite	254 mm
Tiefe	165 mm
Farbe	grau
RAL-Nummer	7035
Werkstoff des Gehäuses	Kunststoff
Mit Montageplatte	ja
Geeignet für Außengebrauch	nein
Geeignet für Blitzschutz	nein
Schutzart (IP)	IP66
Schlagfestigkeit	IK08
Funktionserhalt	ohne
Deckel mit Überdruckentlastung	ja

Lieferumfang:
1 x Rose System - Leergehäuse ECO / PCI ECO 601825320
