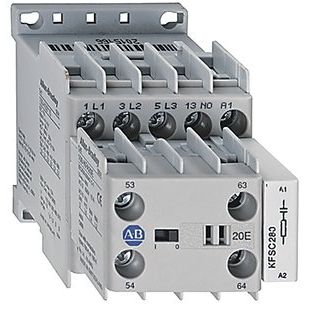

Rockwell - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz 100-K09ZJ10

Leistungsschütze mit AC-Spule von Rockwell Kleinschütz 100-K09ZJ10 eignen sich zum Schalten von Motoren und Heizungen auch bei großen Leistungen. Als Steuerspannung können 230...690 V AC 50 Hz verwendet werden. Schaltet Ströme nach AC-1, 400 V 20 A. Mit Schraubanschluss für den Lastkreis. Die Leistungskontakte sind ausgelegt für 4 kW bei AC-3 und 400 V.

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230..690 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	115..575 V
Spannungsart zur Betätigung	AC
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Anzahl der Hilfskontakte als Schließer	1
Geeignet für Reiheneinbau	ja

Lieferumfang:
1 x Rockwell - Leistungsschütz zum Schalten von Wechselstrom Kleinschütz 100-K09ZJ10

Keine Downloads vorhanden.
