Bei der Membrandose M3 60 für Ortbeton und Werksfertigung können Leitungen und Rohre werkzeuglos in die Kombi-Einführungen M15 - M32 eingeführt werden. Durch die Membrantechnik sind die Dosen absolut betondicht. Mit der SCS-Verbindungstechnik können mehrere Dosen normgerecht, schnell und fest miteinander verbunden werden. Das Austrennen der Stege ermöglicht eine einfache Durchverdrahtung sowie die einfache Installation vorverdrahteter Geräte. Durch den integrierten Rohrgrip ist eine sichere Zugentlastung gewährleistet. Ein nachträgliches Abschneiden der Rohre ist nicht notwendig. Durch die aufsteckbaren Flügel kann die Dose einfach und schnell ohne Gegenlager oder Stützelement an der Stahlarmierung befestigt werden. Durch die spezielle Konstruktion der Flügel ist der 15 cm Normabstand zur Türschalung ebenfalls gegeben. Das Drehen der Flügel ermöglicht eine Verwendung bei Betonüberdeckungen zwischen 20 und 60 mm. Dank der kompakten 8-eckigen Bauform mit 48 mm Tiefe kann die Membrandose M3 60 auch bei beengten Platzverhältnissen eingesetzt werden, ohne die Statik zu beeinträchtigen. Die Membrandichtlippe sorgt für einen sauberen Abschluss und verhindert das Einlaufen von Betonschleier, wodurch die Primo Membrandose M3 60 mit 60 mm Einbauöffnung auch perfekt für Sichtbeton geeignet ist.
| Technische Details |
|---|
| Montageart |
Betonbau |
| Form |
achteckig |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
nein |
| Koppelbar |
ja |
| Bestückung |
ohne |
| Durchmesser |
60 mm |
| Länge |
90 mm |
| Breite |
70 mm |
| Tiefe |
48 mm |
| Innentiefe |
46 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben oder spreizen |
| Mit Schrauben |
nein |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
4 |
| Gehäusedurchführung durch Ausbrechöffnung |
nein |
| Gehäusedurchführung durch Dichtmembran |
ja |
| Gehäusedurchführung durch Rohrstutzen |
nein |
| Gehäusedurchführung durch Stufenmembran |
nein |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
15 mm |
| Rohrarretierung |
ja |
| Rohrverriegelung optional |
nein |
| Einführung von hinten |
ja |
| Anzahl der Einführungen |
9 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
ja |
| Oberflächenschutz |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP30 |
| Schutzart (NEMA) |
sonstige |
| Ausführung Deckel |
Montagedeckel |
| Transparenter Deckel |
nein |
| Deckelbefestigung |
aufrastend |
| Plombierbar |
nein |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
nein |
| Luftdicht |
ja |
| Max. Leiterquerschnitt |
2,5 mm² |
| Klemme lagefixiert |
nein |
| Leuchtenhakenbefestigung |
nein |
| Stutzen |
ohne |
| Spezielle Anwendung |
ohne |
| Mit Trennwand |
nein |
Lieferumfang:

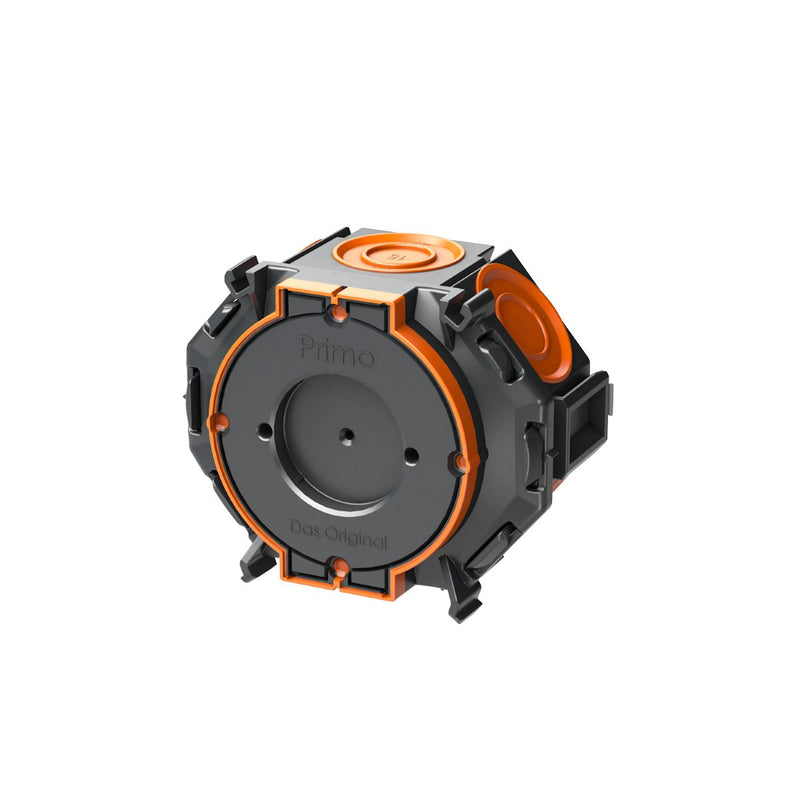

50 x Primo - Dose, Gehäuse für Montage in der Wand/Decke Membrandose P912 M3 60
