Als Betondose mit Membranen ist bei der Primo Membrandose M1 60 eine werkzeuglose Kabel- und Rohreinführung für M20, M25 und M32 möglich. Die Membran umschließt das Rohr absolut betondicht. Der integrierte Rohrgrip hält das Rohr sicher und zugentlastet im hinteren Teil der Dose fest. Durch die besondere 8-eckige Form steht bei der Installation 70% mehr Klemmraum zur Nutzung als Elektronikdose zur Verfügung. Der Dosendeckel wird auf der Baustelle auf die Schalung genagelt oder im Betonfertigteilwerk geklebt oder mit Magnet befestigt. Für die Befestigung an der Stahlarmierung ist weder ein Gegenlager noch ein Stützelement nötig. Die Betondose wird durch optional erhältliche Flügel mit einem Normabstand von 15 cm zur Türschalung an der Stahlarmierung befestigt. Je nach Befestigungsrichtung der Flügel an der Membrandose ist eine Betonüberdeckung von 20-60 mm möglich. Ein passender Aufsteckrahmen erweitert die Dose um je 2,5 cm für noch mehr Klemmraum.
| Technische Details |
|---|
| Montageart |
Betonbau |
| Form |
achteckig |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
nein |
| Koppelbar |
ja |
| Bestückung |
ohne |
| Durchmesser |
60 mm |
| Länge |
115 mm |
| Breite |
75 mm |
| Tiefe |
94 mm |
| Innentiefe |
80 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben oder spreizen |
| Mit Schrauben |
nein |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
4 |
| Gehäusedurchführung durch Ausbrechöffnung |
nein |
| Gehäusedurchführung durch Dichtmembran |
ja |
| Gehäusedurchführung durch Rohrstutzen |
nein |
| Gehäusedurchführung durch Stufenmembran |
nein |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
15 mm |
| Rohrarretierung |
ja |
| Rohrverriegelung optional |
ja |
| Einführung von hinten |
ja |
| Anzahl der Einführungen |
12 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
ja |
| Oberflächenschutz |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP30 |
| Ausführung Deckel |
Montagedeckel |
| Transparenter Deckel |
nein |
| Deckelbefestigung |
aufrastend |
| Plombierbar |
nein |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
nein |
| Luftdicht |
ja |
| Max. Leiterquerschnitt |
2,5 mm² |
| Polzahl der Klemme |
6 |
| Klemme lagefixiert |
nein |
| Leuchtenhakenbefestigung |
ja |
| Stutzen |
ohne |
| Mit Trennwand |
nein |
Lieferumfang:

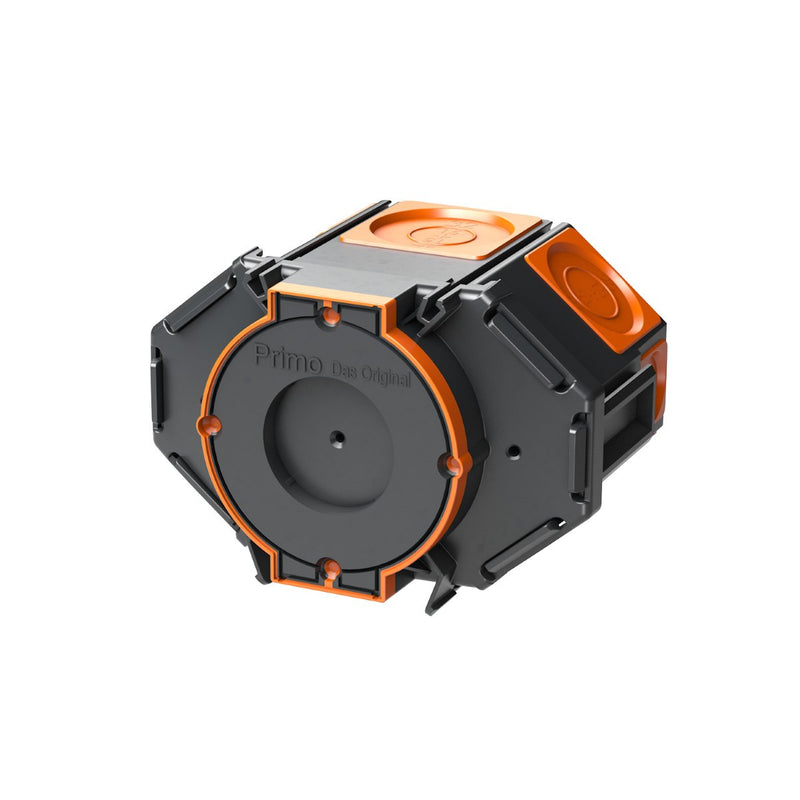

50 x Primo - Dose, Gehäuse für Montage in der Wand/Decke Membrandose P760 M1 60
