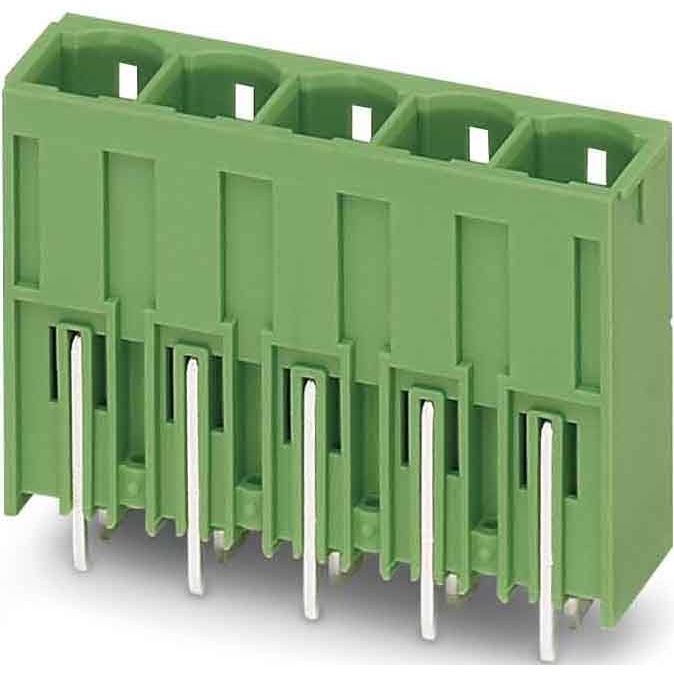

Phoenix Contact - Leiterplattensteckverbinder Grundleiste PCV 6-16/ 2-G1-10,16 f. Leiterplattenst. − 50 Stück

Leiterplatten-Grundleiste, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A (41 A in Kombination mit PC 6-Stecker), Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Silber, Kontaktart: Stift, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PCV 6-16/..-G1, Rastermaß: 10,16 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4 mm, Anzahl der Lötpins pro Potenzial: 3, Stecksystem: COMBICON PC 16, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	fester Steckverbinder
Kontaktausführung	Stift
Polzahl	2
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10,16 mm
Rastermaß der Anschlüsse	10,16 mm
Winkel Leiterplatte/Kontakt	sonstige
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Silber
Ausführung des elektrischen Anschlusses	sonstige
Durchmesser Anschlusspin	1,7 mm
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..100 °C
Art der Leiterplattenbefestigung	sonstige
Befestigungsart	sonstige
Art der Banderolierung	Karton (für SMD)

Lieferumfang:
50 x Phoenix Contact - Leiterplattensteckverbinder Grundleiste PCV 6-16/ 2-G1-10,16 f. Leiterplattenst.
