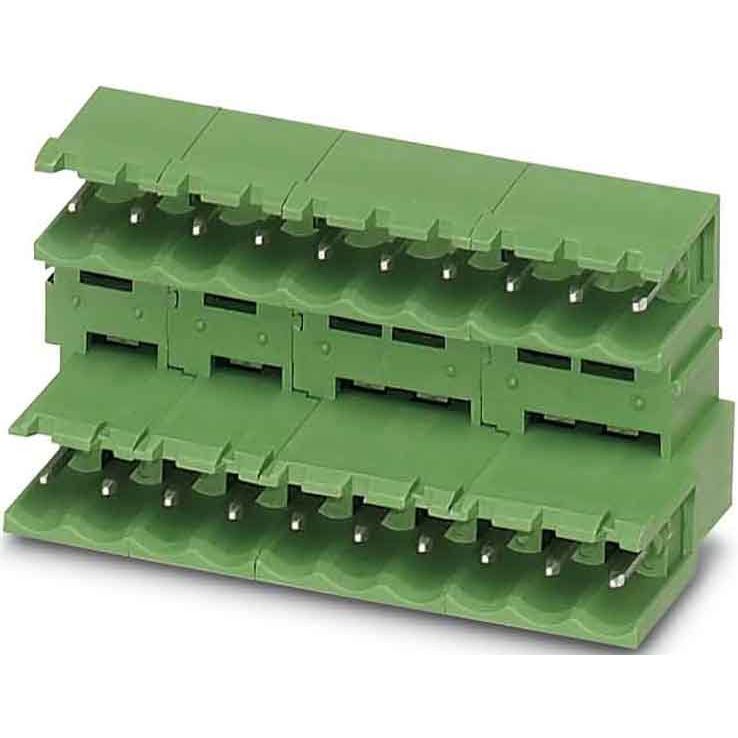

Phoenix Contact - Leiterplattensteckverbinder Grundleiste MDSTB 2,5/10-G f. Leiterplattenst. − 50 Stück

Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Potenziale: 20, Anzahl der Reihen: 2, Polzahl: 10, Anzahl der Anschlüsse: 20, Artikelfamilie: MDSTB 2,5/..-G, Rastermaß: 5 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,23 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Anreihbar! Befestigungsflansch: Art.-Nr. 1736771, 1736768. Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich !

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	fester Steckverbinder
Kontaktausführung	Stift
Polzahl	20
Anzahl der Steckkontaktreihen	2
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	sonstige
Bemessungsstrom In	10 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	sonstige
Durchmesser Anschlusspin	1,39999999 mm
Länge des Pins	3,23 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..100 °C
Art der Leiterplattenbefestigung	sonstige
Befestigungsart	sonstige
Art der Banderolierung	Karton (für SMD)

Lieferumfang:
50 x Phoenix Contact - Leiterplattensteckverbinder Grundleiste MDSTB 2,5/10-G f. Leiterplattenst.
