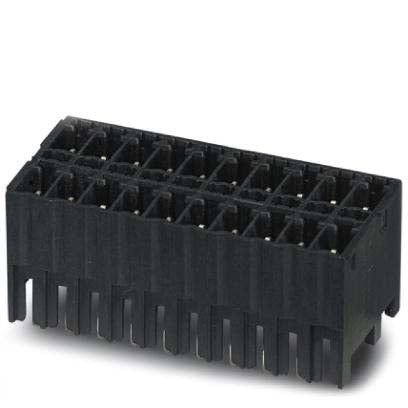

Phoenix Contact - Leiterplattensteckverbinder Grundleiste 1750274 − 30 Stück

Leiterplatten-Grundleiste, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Potenziale: 38, Anzahl der Reihen: 2, Polzahl: 19, Anzahl der Anschlüsse: 38, Artikelfamilie: MCDNV 1,5/..-G1-THR, Rastermaß: 3,81 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 1,4 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MC 1,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Die Pinlänge beträgt 1,4 mm. Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter &quot
Downloads&quot
.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	fester Steckverbinder
Kontaktausführung	Stift
Polzahl	38
Anzahl der Steckkontaktreihen	2
Rastermaß der Kontakte	3,81 mm
Rastermaß der Anschlüsse	3,81 mm
Winkel Leiterplatte/Kontakt	sonstige
Bemessungsstrom In	8 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	sonstige
Durchmesser Anschlusspin	1,4 mm
Länge des Pins	1,4 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..100 °C
Art der Leiterplattenbefestigung	sonstige
Befestigungsart	sonstige
Art der Banderolierung	Karton (für SMD)

Lieferumfang:
30 x Phoenix Contact - Leiterplattensteckverbinder Grundleiste 1750274
