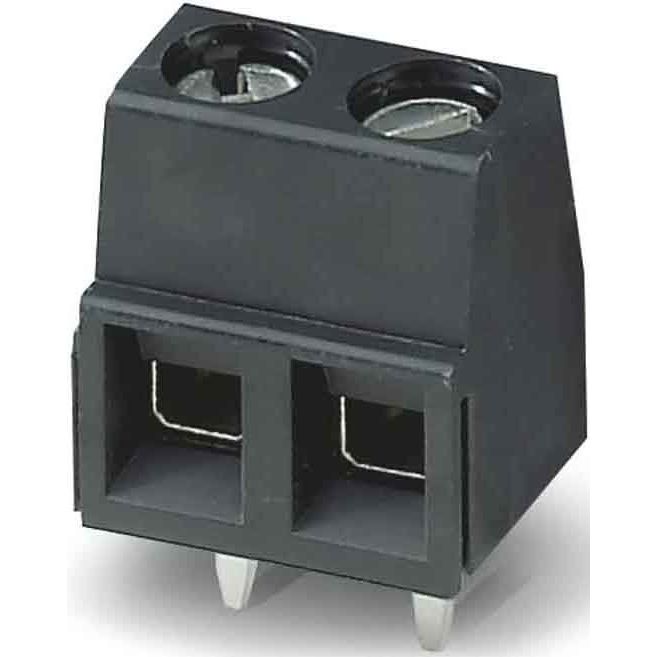

Phoenix Contact - Leiterplattenklemme MKDSN 1,5/ 2 HT BK − 50 Stück

Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung: 320 V, Rastermaß: 5 mm, Polzahl: 2, Anschlussart: Schraubanschluss mit Zughülse, Montage: THR-Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Dieser Artikel kann zusammen mit SMD-Bauteilen im Reflowofen verlötet werden.

Technische Details
Höhe	13,5 mm
Anzahl der elektrischen Anschlüsse	2
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	13,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..0,75 mm²
Anschlussart Leiterplatte	THR-Anschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1,3 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x Phoenix Contact - Leiterplattenklemme Leiterplattenklemme MKDSN 1,5/ 2 HT BK
