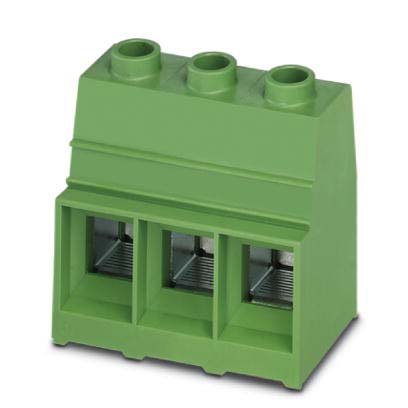

Phoenix Contact - Leiterplattenklemme LeiterplattenAnschlusskle. MKDSP 50/ 3-17,5 − 10 Stück

Leiterplattenklemme, Nennstrom: 192 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 70 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDSP 50, Rastermaß: 17,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: T30 TX®, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton

Technische Details
Höhe	59 mm
Anzahl der elektrischen Anschlüsse	3
Anzahl der Etagen	1
Rastermaß der Anschlüsse	17,5 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	192 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	1,5..70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..50 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	2,4 mm
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..100 °C
Art der Banderolierung	Karton (für SMD)

Lieferumfang:
10 x Stück Leiterplattenklemmen MKDSP 50/ 3-17,5
