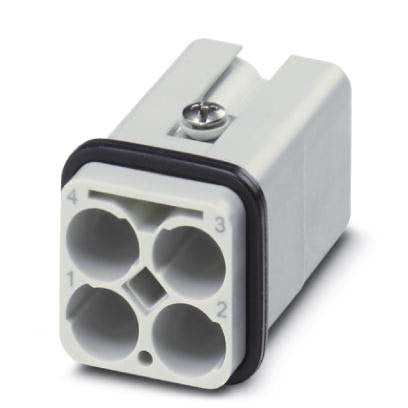

Phoenix Contact - Kontakteinsatz für Rechtecksteckverbinder Kontakteinsatz HC-Q04-I-CT-M

Kontakteinsatz, Polzahl: 4, Baugröße: D7, Anzahl der Anschlüsse je Pol: 1, Stift, Crimpanschluss, 830 V, 40 A, 1,5 mm² ... 6 mm², Anwendung: Leistung, nur für Kunststoffgehäuse geeignet, vier Kodiermöglichkeiten

Technische Details
Anzahl der Leistungskontakte	4
Kontakteinsatz ohne Kontakte	ja
Kontaktausführung	Stift
Polzahl	4
Durchmesser des Steckkontaktes	4 mm
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	40 A
Umgebungstemperatur	125 °C
Betriebstemperatur	-40..125 °C
Bemessungsspannung	830 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Ausführung des elektrischen Anschlusses	Crimpanschluss
Mit Drahtschutz	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..6 mm²
Werkstoff der Kontaktbeschichtung	sonstige
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Min. Anzahl der Steckzyklen	500
Breite	21 mm
Höhe	40 mm
Tiefe	21 mm

Lieferumfang:
1 x Phoenix Contact - Kontakteinsatz für Rechtecksteckverbinder Kontakteinsatz HC-Q04-I-CT-M
