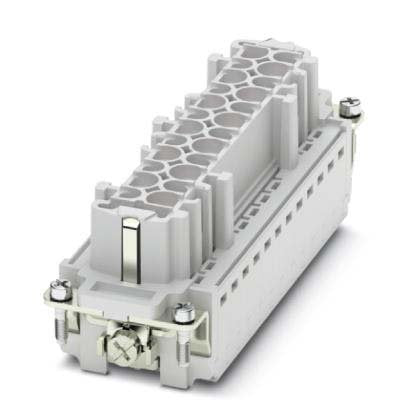

Phoenix Contact - Kontakteinsatz für Rechtecksteckverbinder Kontakteinsatz HC-HV10-I-CT-F

Kontakteinsatz, Polzahl: 10+2+PE, Baugröße: B24, Leistungskontakte: 10, Steuerkontakte: 2, Anzahl der Anschlüsse je Pol: 1, Buchse, Crimpanschluss, 690 V, 16 A, 0,5 mm² ... 4 mm², Anwendung: Leistung

Technische Details
Anzahl der Leistungskontakte	10
Anzahl der Steuerkontakte	2
Kontakteinsatz ohne Kontakte	ja
Kontaktausführung	Buchse
Polzahl	12
Durchmesser des Steckkontaktes	2,5 mm
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	16 A
Umgebungstemperatur	125 °C
Betriebstemperatur	-40..125 °C
Bemessungsspannung	690 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Ausführung des elektrischen Anschlusses	Crimpanschluss
Mit Drahtschutz	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..4 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..4 mm²
Werkstoff der Kontaktbeschichtung	sonstige
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	ja
Min. Anzahl der Steckzyklen	500
Breite	34 mm
Höhe	34,6 mm
Tiefe	111 mm

Lieferumfang:
1 x Phoenix Contact - Kontakteinsatz für Rechtecksteckverbinder Kontakteinsatz HC-HV10-I-CT-F
