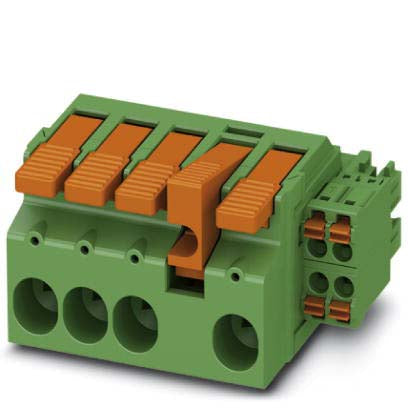

Phoenix Contact - Kabelsteckverbinder für Leiterplattensteckverbinder LeiterplattenHybridstecker 1717005 − 25 Stück

Leiterplatten-Hybrid-Stecker, Nennquerschnitt: 6 mm², Farbe: grün, Nennstrom: 41 A, 8 A, Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse, Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl: 11, Anzahl der Anschlüsse: 11, Artikelfamilie: LPCH 6/..+6-STL, Rastermaß: 7,62 mm, Anschlussart: Hebel-Push-in-Anschluss, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON PC 6 hybrid, Verriegelung: Rastverriegelung, Befestigungsart: Rastflansch, Verpackungsart: verpackt im Karton

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Buchse
Polzahl	5
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	7,62 mm
Rastermaß der Anschlüsse	7,62 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10 mm²
Ausführung des elektrischen Anschlusses	sonstige
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	Kupfer
Werkstoff des Isolierkörpers	sonstige
Werkstoff des Gehäuses	sonstige
Beschichtung Gehäuse	sonstige
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-40..105 °C
Schutzart (IP), montiert	sonstige

Lieferumfang:
25 x Phoenix Contact - Kabelsteckverbinder für Leiterplattensteckverbinder LeiterplattenHybridstecker 1717005

Keine Downloads vorhanden.
