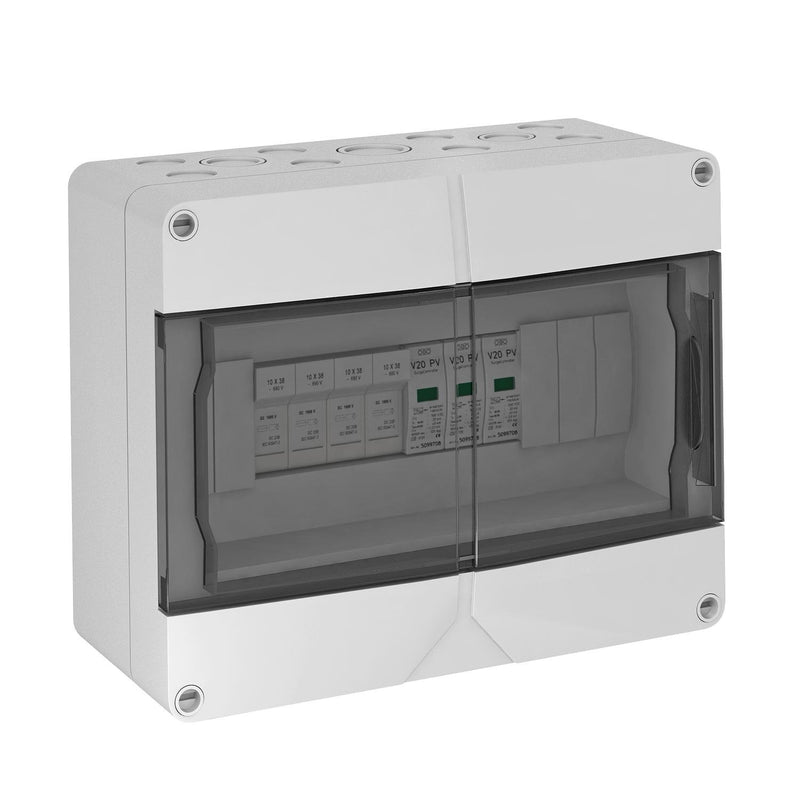

OBO Bettermann - Photovoltaik-DC-Stringbox Überspannungsschutzgerät VG-C DCPH1000-4S PV m.4-String+Sicher

Systemlösung mit PV-Sicherungen für PV-Wechselrichter mit 1 MPP-Tracker


fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)

niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)

(+) Pole über 4 PV Sicherungen 10x38mm 10 A, 1000V DC geschützt

4 (-) Pole über Klemmstellen bis 6mm² im Gehäuse parallelgeschaltet, bis 30A DC pro Klemme

vormontiert im Polycarbonat Gehäuse (IP65), UV-resistent und witterungsbeständig im geschützten Außenbereich, inkl. Kabelverschraubungsset


Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!

Technische Details
Anzahl der Eingänge	4
Max. Eingangsspannung DC	1000 V
Breite	250 mm
Höhe	200 mm
Tiefe	122 mm
String-Absicherung	1-polig
Werkstoff	Kunststoff
Schutzart (IP)	IP65
Schlagfestigkeit	IK07
Sicherungstyp	gPV (Ganzbereichs-Photovoltaikschutz)
Für Sicherungsgröße	10x38 mm
Absicherung Eingang	10 A
Prüfklasse Typ 1	nein
Prüfklasse Typ 2	ja
Prüfklasse Typ 3	nein
Monitoring-Funktion	nein
Einsatztemperatur	-25..40 °C
Max. Eingangsstrom pro String	30 A
Max. Ausgangsstrom	30 A
Farbe	lichtgrau
Anzahl der Leitungseinführungen	16
Art der Einführung	Verschraubung
Anzahl der String-Eingänge	4
Mit Erdungsanschluss	ja
Mit Lasttrennschalter bestückt	nein

Lieferumfang:
1 x OBO Bettermann Vertr - Photovoltaik-DC-Stringbox Überspannungsschutzgerät VG-C DCPH1000-4S PV m.4-String+Sicher
