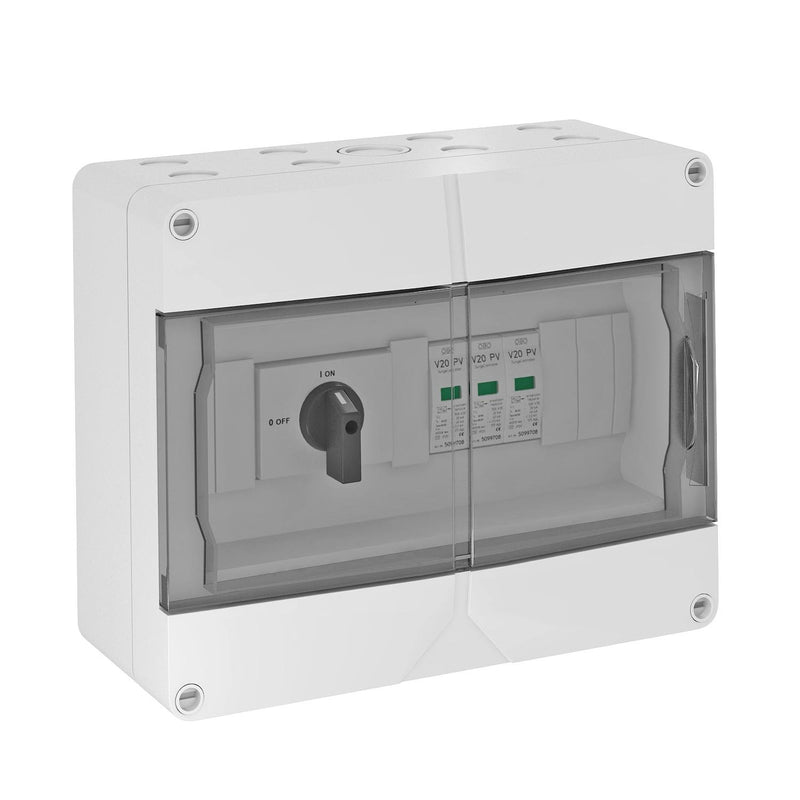

OBO Bettermann - Photovoltaik-DC-Stringbox Überspannungsschutzgerät VG-C DC-TS1000 2 PV-String

Systemlösung mit Trennschalter für PV-Wechselrichter mit 1 MPP-Tracker


Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)

niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)

Trennschalter (1000V
32A) zur sicheren Abschaltung der DC-String-Leitung

pro Schutzgerät ist 1 Klemmstellen bis 6mm² im Gehäuse bereits vorinstalliert, bis 30A DC pro Klemme

vormontiert im Polycarbonat Gehäuse (IP65), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset

Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!

Technische Details
Anzahl der Eingänge	1
Max. Eingangsspannung DC	1000 V
Breite	250 mm
Höhe	200 mm
Tiefe	122 mm
String-Absicherung	ohne
Werkstoff	Kunststoff
Schutzart (IP)	IP65
Schlagfestigkeit	IK07
Prüfklasse Typ 1	nein
Prüfklasse Typ 2	ja
Prüfklasse Typ 3	nein
Monitoring-Funktion	nein
Einsatztemperatur	-25..40 °C
Max. Eingangsstrom pro String	30 A
Max. Ausgangsstrom	30 A
Farbe	lichtgrau
Anzahl der Leitungseinführungen	16
Art der Einführung	Verschraubung
Anzahl der String-Eingänge	1
Mit Erdungsanschluss	ja
Mit Lasttrennschalter bestückt	ja

Lieferumfang:
1 x Photovoltaik-DC-Stringbox VG-C DC-TS1000
inkl. Kabelverschraubungsset
