OBO Bettermann - Kabelleiter gelocht LG 116 VS 3 FT m.VS-Sp.110x600x3000 − 3 Meter

Name: OBO Bettermann - Kabelleiter gelocht LG 116 VS 3 FT m.VS-Sp.110x600x3000 − 3 Meter
SKU: 5400095
Price: 385.9 EUR
Availability: InStock

Datenblatt

Artikel Nr.: 1831747

385,90€ - 385,90€

385,90€

385,90€ - 385,90€

385,90€

inkl. MwSt. - ab 99€ versandkostenfrei

(Netto: 324,29€)

Lieferzeit: 9 - 11 Werktage

Beschreibung

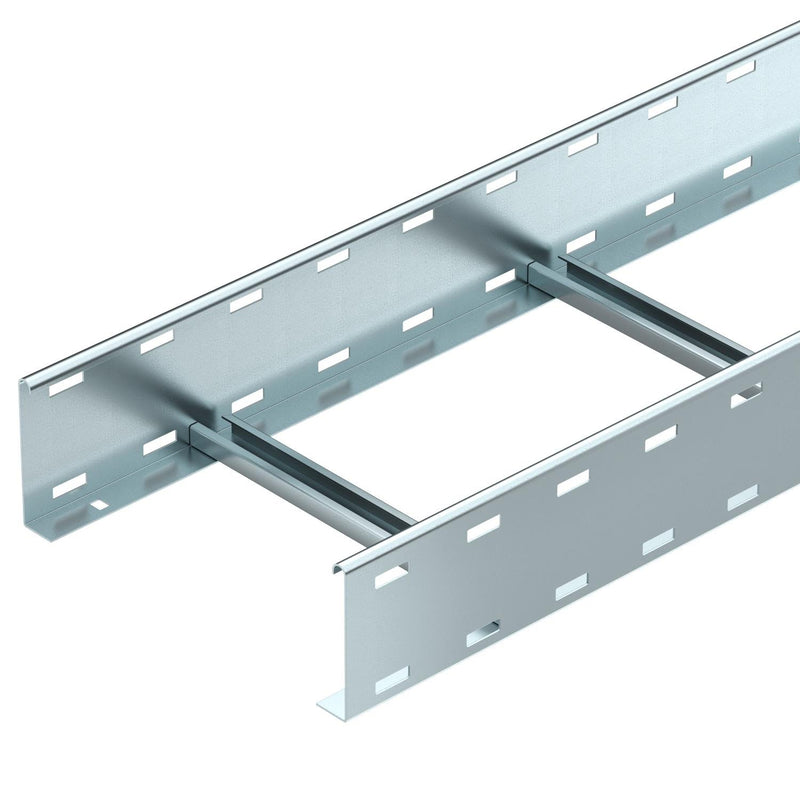

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.

Technische Details
Ausführung des Seitenholms	flaches Profil
Seitenlochung	ja
Ausführung der Sprosse	Profil gelocht
Befestigung der Sprosse	blindgenietet
Höhe	110 mm
Breite	600 mm
Länge	3000 mm
Nutzbarer Querschnitt	56800 mm²
Geeignet für Funktionserhalt	nein
Sprossenmittenabstand	300 mm
Steigetrasse	nein
Werkstoff	Stahl
Oberflächenschutz	feuerverzinkt
Farbe	zink
Gewicht	5 kg/m
Mögliche Stützabstände	2..5 m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m	3100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m	2000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m	1400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m	650 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m	500 N/m

Lieferumfang:
1 x Kabelleiter LG 116 VS 3 FT (3 Meter)

Downloads

Datenblatt_DE_-_5400095.pdf

Herstellerinformationen

Bette GmbH & Co. KG

Heinrich-Bette-Straße 1
33129 Delbrück

Tel. +49 5250 511-0
