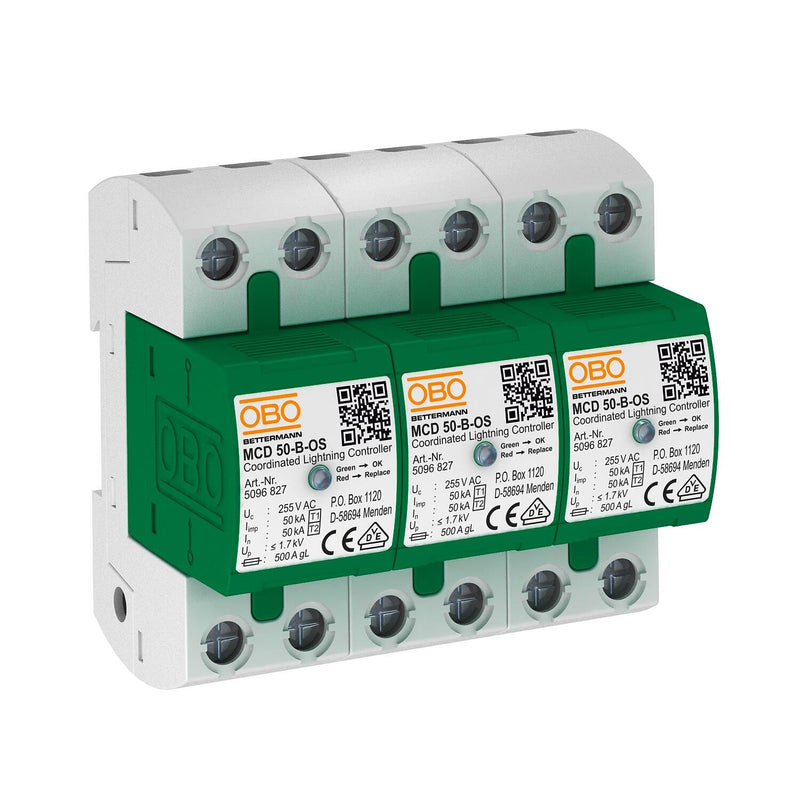

OBO Bettermann - Blitzstromableiter für Energietechnik Blitzstromableiter MCD 50-B 3-OS Set m.Funktionsanze

Kombiableiter-Set Typ 1+2, 3-polig, mit optischer Funktionsanzeige, zum Einsatz in TN-C-Netzen:

Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B-OS: Koordinierter Blitzstromableiter Typ 1+2 EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.


Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)

Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 150 kA (10/350) gesamt

Schutzpegel <1,7 kV, ermöglicht den Geräteschutz

Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG

Leistungsaufnahme < 26 mW/Pol

gekapselte, nicht ausblasende Funkenstrecken

Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	ja
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Blitzstoßstrom (10/350 µs)	50 kA
Nennableitstoßstrom (8/20)	50 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel	1,7 kV
Schutzpegel L-N	1,7 kV
Montageart	Hutschiene TH35
Baugröße	6 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	50 mm²
Ausblasend	nein
Signalisierung am Gerät	optisch
Prüfklasse Typ 1	ja
Schutzart (IP)	IP20

Lieferumfang:
3 x MCD 50-B-OS Blitzstromableiter
