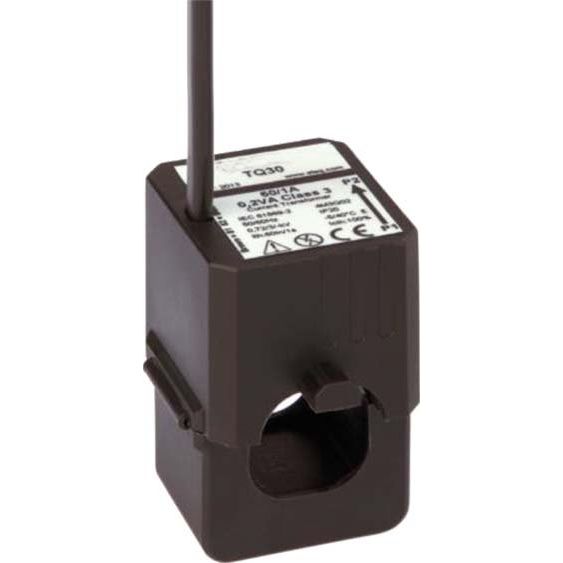

NZR - Stromwandler 42600200 TQ30 200/1A

Stromwandler der Baureihe TQ sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen. Die Baureihe TQ eignet sich nur für die Montage auf isolierten Primärleitern. Die TQ30 sind nur für den Einsatz in einem wettergeschützten und trockenen Ort auf isolierte Primärleiter geeignet. Stromwandler für Niederspannungsanlagen gem. IEC61869-2, für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet, Arbeitstemperaturbereich -10 °C bis +55 °C, Umgebungsbedingungen 5% bis 85% relative Luftfeuchte, keine Kondensation, Schutzklasse IP20, thermischer Kurzzeitstrom 60 x In/1s, thermischer Dauerstrom 100%, maximale Betriebsspannung 0,72 kV, Isolationsprüfspannung 3 kV, Nennfrequenz 50/60 Hz, Isolierklasse A (105°C), Kabelöffnung für Leiter bis Ø 18mm, Sekundäranschluss fest verdrahtete Leitung, 3 m, 0,5mm², nur zur Montage auf isolierten Leitungen. Technische Daten Typ TQ30, Primärstrom bis 200A, Sekundärstrom 1A, Innenmaß (H x B) Ø 18mm, Außenmaß (H x B) 48 x 36 mm, Anschluss fest 3,00 m, Ø 0,5mm², braun S1 - blau S2, Tiefe (T) 50,4 mm, Genauigkeitsklasse 1, Bürde 0,2 VA

Technische Details
Ausführung	sonstige
Primärer Bemessungsstrom In	200 A
Sekundärer Bemessungsstrom	1 A
Sekundäre Bemessungsscheinleistung	0,2 VA
Leistungsaufnahme	0,16 W
Genauigkeitsklasse	1
Überstrombegrenzungsfaktor	FS 5
Geeicht	nein
Mit Berührungsschutz	ja
Höhe der Öffnung	18 mm
Öffnungsbreite	18 mm
Öffnungsdurchmesser	18 mm
Schnappbefestigung	nein
Mit Kupferschiene	nein
Sekundärer Anschluss	Kabel
Anzahl der Primäreingänge	1

Lieferumfang:
1 x NZR - Stromwandler Stromwandler 42600200 TQ30 200/1A
