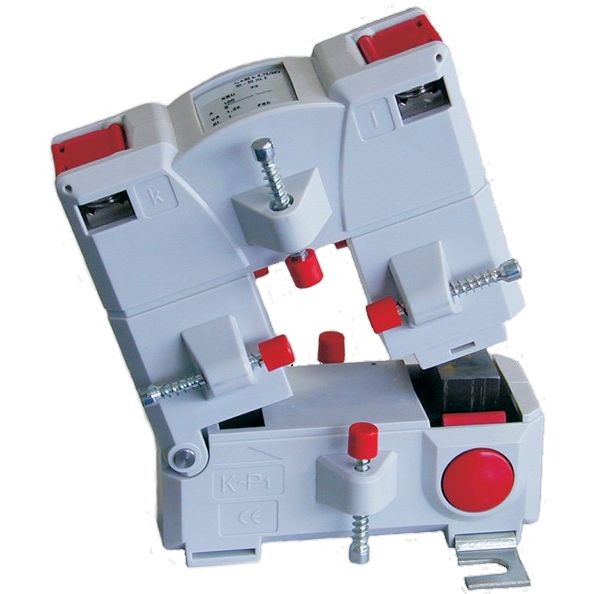

NZR - Stromwandler 42161200 1200/5A

Stromwandler der Baureihe TK sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen. Die Baureihe TK eignet sich für die Montage sowohl auf isolierten als auch auf nichtisolierten Primärleitern. Stromwandler für Niederspannungsanlagen (DIN EN 60044/1, DIN 42600, DIN VDE 0414/1), für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet, Kern ist durch Schnappverschluss zu öffnen, Frequenz von 50 bis 60 Hz, für Sekundärströme von 5 A, Betriebsspannung bis 720 V, Genauigkeitsklasse 1 in Übereinstimmung mit IEC 1036, Temperaturbereich von -5 bis +40° C, zur Montage auf Stromschienen und Kabelleitungen. TK160, Primärstrom bis 1200A, Sekundärstrom 5A, Innenmaß (H x B) 160 x 180 mm, Außenmaß (H x B) 243 x 195 mm, Tiefe (T) 34 mm, Klasse 1, Bürde 15 VA.

Technische Details
Ausführung	sonstige
Primärer Bemessungsstrom In	1200 A
Sekundärer Bemessungsstrom	5 A
Sekundäre Bemessungsscheinleistung	15 VA
Leistungsaufnahme	12 W
Genauigkeitsklasse	1
Überstrombegrenzungsfaktor	FS 5
Geeicht	nein
Mit Berührungsschutz	ja
Höhe der Öffnung	160 mm
Öffnungsbreite	80 mm
Öffnungsdurchmesser	80 mm
Schnappbefestigung	nein
Mit Kupferschiene	nein
Sekundärer Anschluss	Schraubanschluss
Anzahl der Primäreingänge	1

Lieferumfang:
1 x NZR - Stromwandler Stromwandler 42161200 1200/5A
