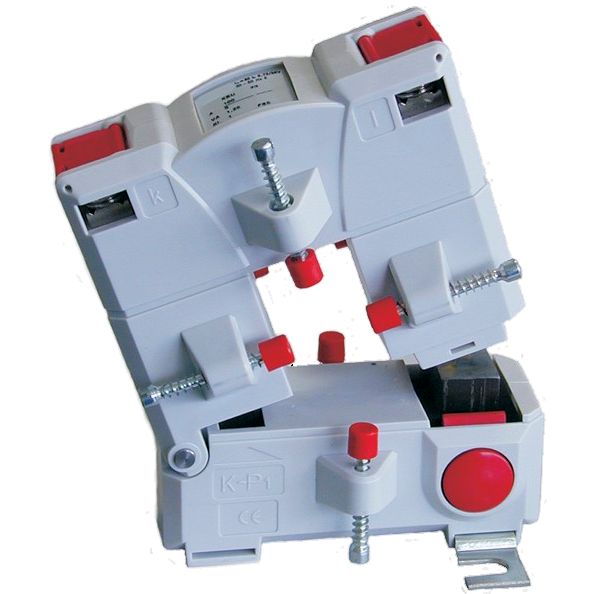

NZR - Stromwandler 42121000 1000/5

Stromwandler der Baureihe TK sind induktive, nach dem Trafoprinzip arbeitende, Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgröße an die Eingangsnenngrößen der angeschlossenen Messgeräte. Auf Grund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschließlichen Verwendung in Wechselstromnetzen. Die Baureihe TK eignet sich für die Montage sowohl auf isolierten als auch auf nichtisolierten Primärleitern. Stromwandler für Niederspannungsanlagen (DIN EN 60044/1, DIN 42600, DIN VDE 0414/1), für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet, Kern ist durch Schnappverschluss zu öffnen, Frequenz von 50 bis 60 Hz, für Sekundärströme von 5 A, Betriebsspannung bis 720 V, Genauigkeitsklasse 1 in Übereinstimmung mit IEC 1036, Temperaturbereich von -5 bis +40° C, zur Montage auf Stromschienen und Kabelleitungen. TK120, Primärstrom bis 1000A, Sekundärstrom 5A, Innenmaß (H x B) 120 x 80 mm, Außenmaß (H x B) 198 x 155 mm, Tiefe (T) 34 mm, Klasse 1, Bürde 10 VA.

Technische Details
Ausführung	sonstige
Primärer Bemessungsstrom In	1000 A
Sekundärer Bemessungsstrom	5 A
Sekundäre Bemessungsscheinleistung	10 VA
Leistungsaufnahme	4 W
Genauigkeitsklasse	0.5
Überstrombegrenzungsfaktor	FS 5
Geeicht	ja
Mit Berührungsschutz	ja
Höhe der Öffnung	120 mm
Öffnungsbreite	50 mm
Öffnungsdurchmesser	50 mm
Schnappbefestigung	nein
Mit Kupferschiene	nein
Sekundärer Anschluss	Schraubanschluss
Anzahl der Primäreingänge	1

Lieferumfang:
1 x NZR - Stromwandler Stromwandler 42121000 1000/5
