Der DHZ+ ist ein digitaler 2-Tarif-Wirkergiezähler für das 3-Leiter-Drehstromnetz 2xS0-Impulsausgang für Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandlerschluss, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x230V, Strom (I) 1(6) A für Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
6 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
4,8 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Messwandler |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Breite |
120 mm |
| Tiefe |
80 mm |
| Höhe |
100 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

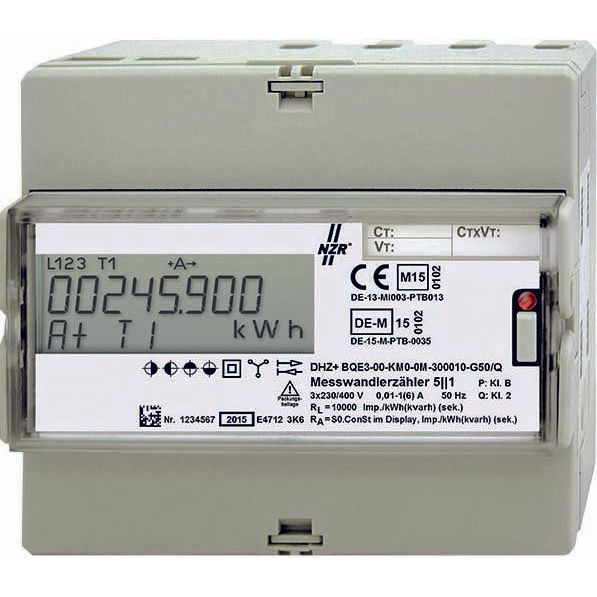

1 x NZR - Elektrizitätszähler Wechsel-/Drehstromzähler 57320230 S0 2Tarif 1(6)A
