Der DHZ+ ist ein digitaler 1-Tarif-Wirkergiezähler für das 3-Leiter-Drehstromnetz mit M-BUS + 2xS0-Impulsausgang für Lieferung und Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandlerschluss, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x100V, Strom (I) 1(6) A für Lieferung und Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
6 A |
| Nennspannung (Un) N-L |
100 V |
| Nennspannung (Un) L-L |
100 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
4,8 W |
| Genauigkeitsklasse |
B |
| Polart |
1-phasig |
| Ausführung |
Messwandler |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Eintarif |
| Tarifsteuerung |
intern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Breite |
120 mm |
| Tiefe |
80 mm |
| Höhe |
100 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

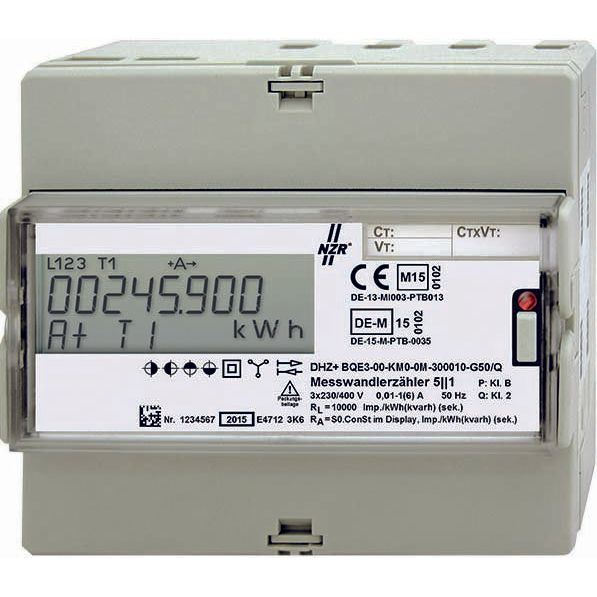

1 x NZR - Elektrizitätszähler Wechsel-/Drehstromzähler 47320104 2Q M-BUS 1(6)A
