T3M, 1(6)A, Lieferung und Bezug mit D0-Ausgang, 2-Tarif, MID. Elektronischer Drehstromzähler für Wandleranschluss, für 4-Leiternetze,mit D0-Ausgang, 2-Tarif, MID konformitätsbewertet, für Zählerkreuzmontage. Funktionalität nach FNN-Lastenheft EDL V1.2 erweiterbar zum Intelligenten Messsystem. Manipulationssicher resistent gegen elektromagnetische Störfelder (EMV) z.B. bei starken Permanentmagneten, resistent gegen Überspannung z.B. bei Beschuss mit handelsüblichen Elektroschockern. Funktionalität nach FNN-Lastenheft EDL V1.2, robustes Messprinzip, Strommessung über Transformer, kapazitives Netzteil mit hochohmiger Netzankopplung, keine Varistoren, weitgehend frequenzunabhängiges Messwerk, Nachweis für 2 kHz bis 150 kHz gemäß CLC/FprTR 50579:2012. Geringe Verluste und niedrige Eigenerwärmung, Tarifsteuerung nur über MSB-Datenschnittstelle, rollierende Infozeile, Schalt- und konfigurierbar über MSB-Datenschnittstelle, Bedienung für Letztverbraucher mittels optischem Aufruftaster mit Pin-Schutz und Tacho-Nullstellung, Momentanleistung (W), historische Energiewerte (kWh) für Tag, Woche,Monat und Jahr, Speichertiefe über zwei Jahre. Bidirektionale optische MSB-Schnittstelle (D0), Protokoll nach SML 1.04., Funktionalität nach FNN Lastenheft EDL V1.2.Jede Sekunde Übertragung der ID-Nr., Zählerstände, Phasen- und Summenleistung.Unidirektionale optische INFO-Schnittstelle, Protokoll nach SML 1.04., Funktionalität nach FNN Lastenheft EDL V1.2. Erweiterbar durch Aufsteckmodule als Erweiterung zum Intelligenten Messsystem nach dem MsbG., für sonstige Kommunikation, Zusatzfunktionen, usw., Spannungsversorgung der Module über Steckverbinder (Jumper) oder über Klemmen 11 und 8. Technische Daten System 4-Leiter , Spannung (U) 3x230/400V, Strom (I) 1(6) A, Frequenz (f) 50 Hz, Genauigkeit (Wirk) A, Eigenverbrauch (Ue) < 0,6 VA pro Phase (<2,5VA), Eigenverbrauch (Ie) < 7,5mW bei I <1,1W bei 60A, Temperaturbereich (Betrieb) -40 bis +70° C, Schutzklasse (Gehäuse) IP 54, Gewicht ca. 0,55 kg, Abmessungen (B x H x T) 177 x 157 x 50 mm, Typ: T3M, (D0, 2-Tarif, MID) 3 x 230 V / 400 V, 1(6) A
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
6 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
6,72 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Messwandler |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
D0 |
| Impulsrate |
0 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
Einbau |
| Breite in Teilungseinheiten |
10 |
| Breite |
210 mm |
| Tiefe |
210 mm |
| Höhe |
60 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
ja |
| Anzahl der Stellen |
6 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

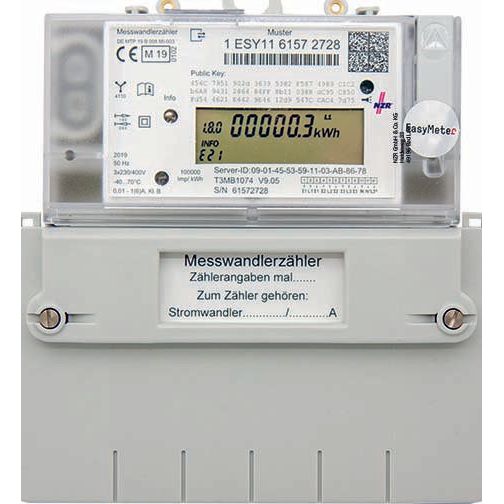

1 x NZR - Elektrizitätszähler Messwandlerzähler 63021206 mME T3M, MID
