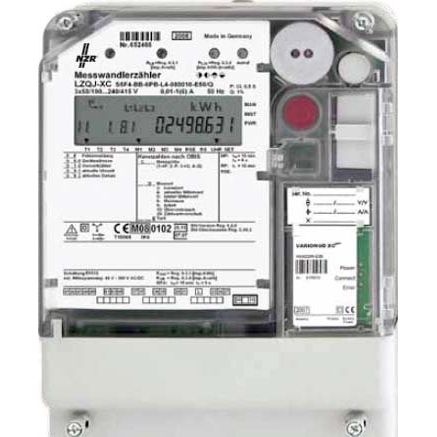

NZR - Elektrizitätszähler Lastprofil Mehrtarif MID LZQJ-XC 5(100)A

LZQJ-XC 4-Quadrantenzähler mit Lastprofil direktmessend 5(100)A mit Multinetzteil. Digitaler Drehstromzähler für Wandleranschluss, für 3- und 4-Leiternetze, Spannungen 3 x 58/100V bis 3 x 240/412V mit Multinetzteil, Ströme 5(100)A, LZQJ-XC als 4-Quadrantenzähler zur Wirk- und Blindenergiemessung für Lieferung und Bezug, Momentanwerterfassung von Strom, Spannung, Leistung, Frequenz und Leistungsfaktor. Maximumerfassung Std. Synchroneingang, Werteanzeige gemäß EDIS-Schlüssel (VDEW-Pflichtenheft), interne Steuerung über Echtzeituhr mit Batteriepufferung, externe Tarifsteuerung über S0-Eingang möglich, Impulsausgang als S0-Schnittstelle in Optomosfet, Relais-Impulsausgang für Maximum-Messperiodenbeginn, mit Lastgangspeicher, optische D0-Schnittstelle nach IEC 1107, Cl0-Schnittstelle nach DIN 66348 (20 mA), erweiterbar durch Kommunikations- oder , Schnittstellenmodul. Kommunikation über D0-, S0- und RS485-Ausgang, Bauraum für Kommunikations- und Schnittstellenmodule (interne Modulversorgung), Timesetting nach IEC1107, optional anschließbar an ein BSI-konformes Smart Meter Gateway. Technische Daten Spannung (U) 3x58/100V bis 3x230/400V mit Multinetzteil, Strom (I) 5(100)A, Frequenz (f) 45 - 70 Hz, Genauigkeit (Wirkenergie) 1%, Genauigkeit (Blindenergie) 2%, Eigenverbrauch (Ue) <1,2 VA pro Phase, Eigenverbrauch (Ie) <0,01 VA pro Phase, Temperaturbereich (Tb) -10 bis +45°C, Schutzklasse Gehäuse IP51, Schutzklasse Anschluss IP20, Gewicht ca. 1,6 kg, Abmessunge (BxHxT) 180 x 285 x 80 mm

Technische Details
Zählertyp	elektronisch
Nennstrom (In)	5 A
Maximalstrom (Imax)	100 A
Nennspannung (Un) N-L	230 V
Nennspannung (Un) L-L	400 V
Frequenz	50 Hz
Leistungsaufnahme	2,88 W
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirkleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Multitarif
Tarifsteuerung	extern
Messungsart Lastgang	ja
Rücklaufsperre	nein
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	250 Imp/kWh (kvarh)
Anzeigeart	digital
Montageart	Einbau
Breite in Teilungseinheiten	10
Breite	290 mm
Tiefe	180 mm
Höhe	80 mm
Ausführung der Schnittstelle	D0-Schnittstelle nach DIN EN 62056-21 und RS 485-Schnittstelle
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	8
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige

Lieferumfang:
1 x NZR - Elektrizitätszähler Lastprofil Mehrtarif MID LZQJ-XC 5(100)A
