LZQJ-XC 4-Quadrantenzähler mit Lastprofil in Wandlerausführung 1(6)A mit Multinetzteil. Digitaler Drehstromzähler für Wandleranschluss, für 3- und 4-Leiternetze, Spannungen 3 x 58/100V bis 3 x 240/412V mit Multinetzteil, Ströme 1(6)A, LZQJ-XC als 4-Quadrantenzähler zur Wirk- und Blindenergiemessung für Lieferung und Bezug, Momentanwerterfassung von Strom, Spannung, Leistung, Frequenz und Leistungsfaktor. Maximumerfassung Std. Synchroneingang, Werteanzeige gemäß EDIS-Schlüssel (VDEW-Pflichtenheft), interne Steuerung über Echtzeituhr mit Batteriepufferung, externe Tarifsteuerung über S0-Eingang möglich, Impulsausgang als S0-Schnittstelle in Optomosfet, Relais-Impulsausgang für Maximum-Messperiodenbeginn, mit Lastgangspeicher, optische D0-Schnittstelle nach IEC 1107, Cl0-Schnittstelle nach DIN 66348 (20 mA), erweiterbar durch Kommunikations- oder , Schnittstellenmodul. Kommunikation über D0-, S0- und RS485-Ausgang, Bauraum für Kommunikations- und Schnittstellenmodule (interne Modulversorgung), Timesetting nach IEC1107, optional anschließbar an ein BSI-konformes Smart Meter Gateway. Technische Daten: Spannung (U) 3x58/100V bis 3x230/400V mit Multinetzteil, Strom (I) 1(6)A, Frequenz (f) 45 - 70 Hz, Genauigkeit (Wirkenergie) 1%, Genauigkeit (Blindenergie) 2%, Eigenverbrauch (Ue) <1,2 VA pro Phase, Eigenverbrauch (Ie) <0,01 VA pro Phase, Temperaturbereich (Tb) -10 bis +45°C, Schutzklasse Gehäuse IP51, Schutzklasse Anschluss IP20, Gewicht ca. 1,6 kg, Abmessunge (BxHxT) 180 x 285 x 80 mm
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
6 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
2,88 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Messwandler |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Multitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
ja |
| Rücklaufsperre |
nein |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
5000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
Einbau |
| Breite in Teilungseinheiten |
10 |
| Breite |
290 mm |
| Tiefe |
180 mm |
| Höhe |
80 mm |
| Ausführung der Schnittstelle |
D0-Schnittstelle nach DIN EN 62056-21 und RS 485-Schnittstelle |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

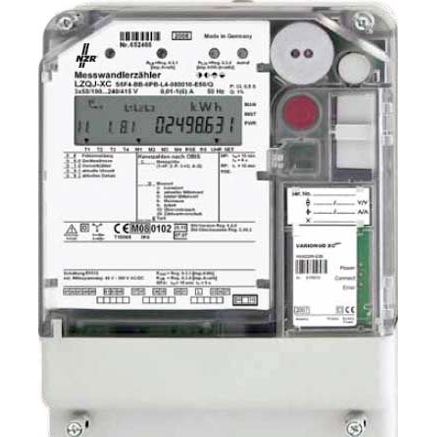

1 x NZR - Elektrizitätszähler Lastprofil Mehrtarif MID LZQ-XC 5//1A MID
