Der DHZ+ ist ein digitaler 1-Tarif-Zähler für das 4-Leiter-Drehstromnetz für Lieferung und Bezug und Wirkenergie und Blindenergie mit M-BUS (RS485) und 2xS0-Impulsausgang für Hutschienenmontage und Lastprfil.Der DHZ+ ist ein digitaler 1-Tarifzähler zur Messung von positiver (Bezug) und negativer (Lieferung) Wirkenergie und Blindenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Direktanschluss, Displayanzeige für Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom. Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, 2 x Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35), Anschluss über 3 Phasen-Gabelschiene möglich. EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Directive). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung: Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten: max. 9.600 Baud (über Aufruftaste änderbar). Datenübertragung Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 1(6)A in 4-Quadranten Ausführung, Frequenz (f) 50 Hz, Anzeige 3-zeilig
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
6 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
4,8 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Messwandler |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Eintarif |
| Tarifsteuerung |
intern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Breite |
120 mm |
| Tiefe |
80 mm |
| Höhe |
100 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

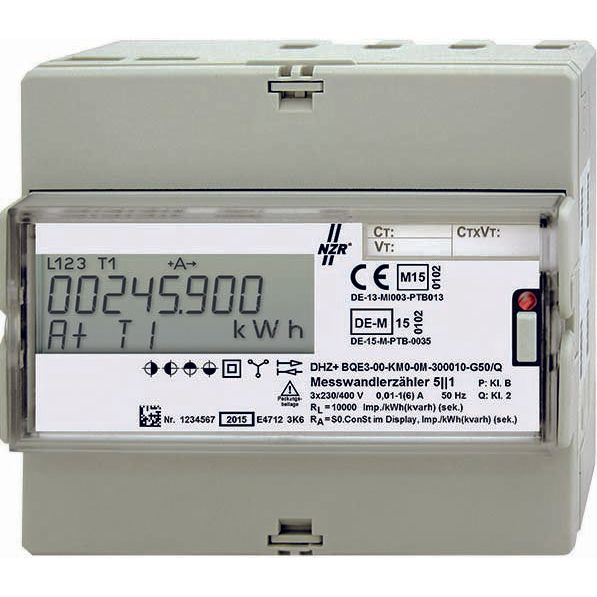

1 x NZR - Elektrizitätszähler Hutschienenzähler 59320246 DHZ+ 4Q 485 M-BUS LP
