Q1A, 5(60)A, Bezug und Lieferung, mit D0-Ausgang, 1-Tarif, MID Elektronischer Wechselstromzähler für Direktanschluss, für 2-Leiternetze, mit D0-Ausgang, 1-Tarif, für beide Energierichtungen MID konformitätsbewertet, für Zählerkreuzmontage, Funktionalität nach FNN-Lastenheft, EDL V1.2, erweiterbar zum Intelligenten Messsystem, manipulationssicher, resistent gegen elektromagnetische Störfelder (EMV) z.B. bei starken Permanentmagneten, resistent gegen Überspannung z.B. bei Beschuss mit handelsüblichen Elektroschockern. Sehr gut geeignet für Photovoltaikanlagen. Das spezielle Messverfahren ermöglicht eine frequenzunabhängige Leistungsmessung bis >150kHz AC mit einer Genauigkeit < 0,2%. Dadurch wird eine exakte Ermittlung von elektronischen Verbrauchern und Einspeiseanlagen, z.B. DC/AC-Konvertern von PV-Anlagen, sichergestellt. Sehr geringe Verluste und damit niedrige Eigenerwärmung. Rollierende Infozeile, Inhalte teils konfigurierbar über MSB-Schnittstelle. Bedienung für Letztverbraucher mittels optischem Aufruftaster mit PIN-Schutz und Tacho-Nullstellung. Momentanleistung (W).Historische Energiewerte (kWh) für Tag, Woche, Monat, Jahr, Speichertiefe über zwei Jahre. Bidirektionale MSB-Schnittstelle (D0)Protokoll nach SML 1.04. Funktionalität nach FNN Lastenheft EDL V1.2.Jede Sekunde Übertragung der ID-Nr., Zählerstände, Phasen- und Summenleistung. Unidirektionale INFO-Schnittstelle, Protokoll nach SML 1.04. Funktionalität nach FNN Lastenheft EDL V1.2. Erweiterbar durch Aufsteckmodule. Als Erweiterung zum intelligenten Messsystem nach dem MsbG. Für sonstige Kommunikation, Zusatzfunktionen, usw.. Spannungsversorgung der Module über Klemmen 7/11. Technische Daten System 4-Leiter auch als 2-Leiter Wechselstromzähler zugelassen, Spannung (U) 1x230VStrom (I) 5(60) A, Frequenz (f) 50 Hz, Genauigkeit (Wirk) A, Eigenverbrauch (Ue) < 0,6 VA pro Phase (<2,5VA), Eigenverbrauch (Ie) < 7,5mW bei I <1,1W bei 60A, Temperaturbereich (Tb) -25 bis +55° C, Schutzklasse (Gehäuse) IP 54, Gewicht ca. 0,55 kg, Abmessungen (B x H x T) 177 x 157 x 50 mm, Typ: Q1A, (D0, 1-Tarif, MID) 1 x 230 V, 5 (60) A, Artikel Nr:: 63321115 NZR NORDWESTDEUTSCHE ZÄHLERREVISION Ing. Aug. Knemeyer GmbH & Co. KG, Heideweg 33, D - 49196 Bad Laer
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
60 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
2,4 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
D0 |
| Impulsrate |
0 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
Einbau |
| Breite in Teilungseinheiten |
10 |
| Breite |
210 mm |
| Tiefe |
210 mm |
| Höhe |
60 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
ja |
| Anzahl der Stellen |
6 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

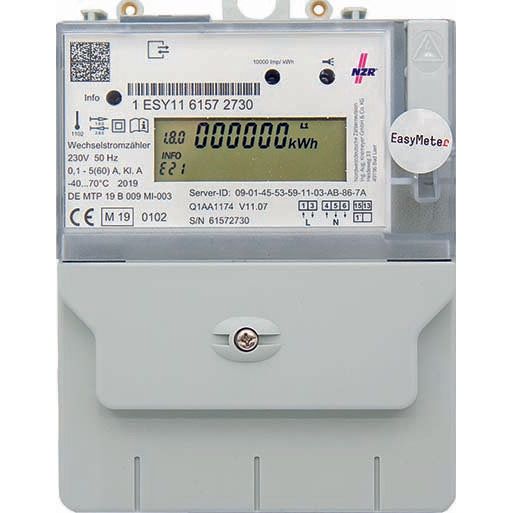

1 x NZR - Elektrizitätszähler Elektronischer Zähler 63321115 Q1A-5(60)A MID
