Drehstromzähler EcoCount SL 85A, Modbus S0, 0,25-5(85)A, Modbus, MID konformitätsbewertet. Der Zähler EcoCount SL in direktmessender Ausführung ist ein vollelektronischer Elektrizitätszähler zur Festinstallation in Dreiphasen-Vierleiternetzen bzw. Einphasen-Zweileiternetzen und dazu bestimmt, elektrische Wirkenergie zu messen und in bis zu zwei Energietarifen zu registrieren. Er ist ein Innenraumzähler als Installations-Einbaugerät für die Hutschienenmontage, in einer kompakten Bauform von nur 4 Teilungseinheiten. Der Zähler besitzt ein beleuchtetes Display, Menünavigation über zwei Bedientasten, Anzeige von Wirk-, Schein- und Blindleistung, Leistungsfaktor, Spannung, Netzfrequenz, Strom jeweils Gesamt und pro Phase. Alarmfunktionalität mit parametrierbaren Schwellwerten, Tarifschaltung 2 Tarife, Wechselstromzulassung auf L1, Spannungsloses Ablesen, Rücksetzbares Zählerregister, Phasenausfallerkennung / Drehfelderkennung, Rücklaufsperre, Konformitätsbewertung nach MID, Anzeigekapazität passt sich dynamisch dem Verbrauch an. Zu Beginn werden 5 Vor- und 3 Nachkommastellen (5.3) angezeigt. Mit zunehmendem Verbrauch verschiebt sich die Nachkommastelle bis zur Darstellung 8.0, 4 Teilungseinheiten, Mosbus und S0 Impulsausgang, Zukunftsfähig durch Erweiterungsschnittstelle (Zusatzfunktionen über Module)
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
85 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,44 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Breite |
100 mm |
| Tiefe |
80 mm |
| Höhe |
70 mm |
| Ausführung der Schnittstelle |
Modbus |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

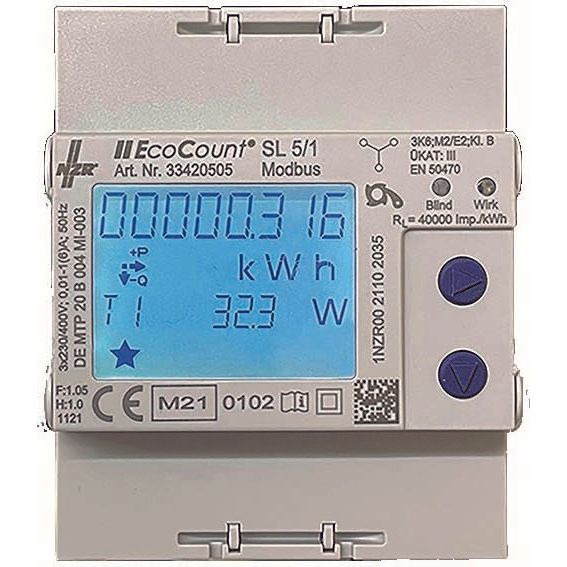

1 x NZR - Elektrizitätszähler Elektr.Hutschienenzähler EcoCount SL#33420518 85A Modbus, MID
