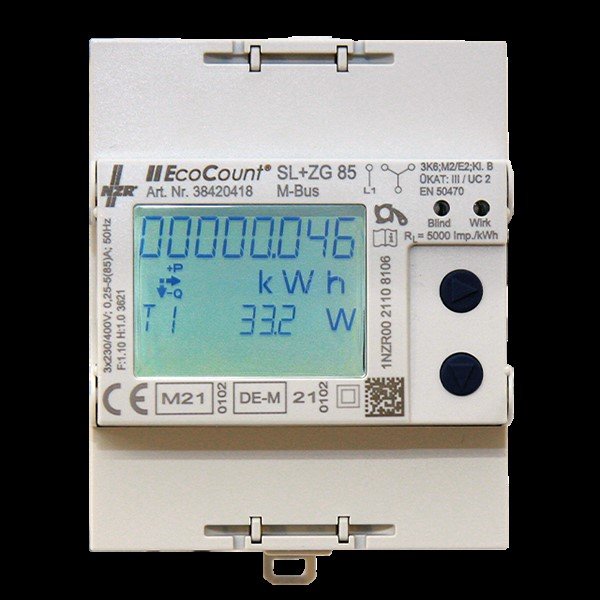

Der EcoCount SL+ZG, ist ein 2-Tarif Zähler in direktmessende Ausführung und 2Q Ausführung mit Zählerstandsgangmessung nach BSI und MsbG PTB-A 50.7, MID mit M-BUS und S0-Impulsausgang. Der EcoCount SL+ZG ist ein elektronischer Elektrizitätszähler zur Festinstallation in Dreiphasen-Vierleiternetzen bzw. Einphasen-Zweileiternetzen. Der Zähler ist dazu bestimmt, elektrische Wirkenergie zu messen und in bis zu zwei Energietarifen zu registrieren. Bei dem Zähler EcoCount SL+ZG werden die Zählerstände im 15 Minuten Takt als Zählerstandsgang abgespeichert und für einen Zeitraum von 25 Monaten vorgehalten. Die Zählervarianten EcoCount SL+ZG verfügen über eine MID-Zulassung sowie eine nationale Zulassung gem. PTB-A 50.7 für Deutschland und sind somit für die mess- und eichrechtskonforme Erfassung und Abgrenzung von Stromverbräuchen Drittverbräuche nach §62b EEG 2021 geeignet. Er ist ein Innenraumzähler als Installations-Einbaugerät für die Hutschienenmontage, in einer kompakten Bauform von nur 4 Teilungseinheiten. Der Zähler EcoCount SL+ZG 85A ist für den direkt Anschluss bis 85A vorgesehen. Der Zähler besitzt ein beleuchtetes Display, Menünavigation über zwei Bedientasten, Anzeige von Wirk-, Schein- und Blindleistung, Leistungsfaktor, Spannung, Netzfrequenz, Strom. Jeweils Gesamt und pro Phase. Alarmfunktionalität mit parametrierbaren Schwellwerten, Tarifschaltung 2 Tarife, Wechselstromzulassung auf L1, Spannungsloses Ablesen, Rücksetzbares Zählerregister, Phasenausfallerkennung / Drehfelderkennung, Rücklaufsperre, Konformitätsbewertung nach MID. Mit eichrechtskonformer Zählerstandsgangmessung und nationaler Zulassung nach PTB-A 50.7. Integrierter 15-Minuten-Zählerstandsgang mit einer Speichertiefe für abrechnungsrelevanten Daten über 2 Jahre, eine interne Geräteuhr mit hoher Ganggenauigkeit und Zeitsynchronisationsfunktion via M-Bus innerhalb von 90 Tagen, Anzeige historischer abrechnungsrelevanter Daten am Display, Logbuch zur Speicherung von bis zu 16.384 eichrechtsrelevanter Ereignisse gem. PTB-A 50.7, Anzeigekapazität passt sich dynamisch dem Verbrauch an. Zu Beginn werden 5 Vor- und 3 Nachkommastellen (5.3) angezeigt. Mit zunehmendem Verbrauch verschiebt sich die Nachkommastelle bis zur Darstellung 8.0., 4 Teilungseinheiten, M-BUS und S0 Impulsausgang für Wirkenergie, Zukunftsfähig durch Erweiterungsschnittstelle (Zusatzfunktionen über Module)
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
85 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,44 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirk- und Blindleistung |
| Geeignet für |
Bezug |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Breite |
100 mm |
| Tiefe |
80 mm |
| Höhe |
70 mm |
| Ausführung der Schnittstelle |
M-Bus |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:
1 x NZR - Elektrizitätszähler Elektr.Hutschienenzähler 38420418 SL+ ZG 85A M-Bus
