Der EcoCount Compact ist ein Zähler zur Messung von dreiphasiger Wirkenergie. Seine kompakte Bauform ermöglicht eine platzsparende Montage (nur 4 TE breit). Der Zähler verfügt über eine 7-stellige LC-Anzeige. Die Energieverbrauchswerte können über einen Impulsausgang ausgegeben werden. Für Industrieanwendungen und Verrechnungszwecke, für 4-Leiternetze, Genauigkeitsklasse B, 7-stellige LC-Anzeige, rollierend, ein Tarifregister, Impulsausgang, Momentanwerterfassung von Leistung P (je Phase und Summe), Spannung (U) und Stromstärke (I) (je Phase), kompakte Bauform, nur 4 Teilungseinheiten, DIN-Schienen Montage nach IEC 60715, EG-Baumusterprüfbescheinigung nach Richtlinie 2004/22/EG (MID = Measuring Instrument Directive). Technische Daten Spannung 3x230/400V, Strom 0,25-5(65)A, Frequenz: 50 Hz, Zählwerk: 6.1 (LCD 7-stellig), Genauigkeitsklasse B (gem. EN 50470-1,-3), Eigenverbrauch (Pe) < 0,55 VA (< 0,4 W) pro Phase, Eigenverbrauch (le) < 0,01 VA pro Phase, Impulsausgang 1x S0 (max. 27 V DC, 27 mA passiv), Impulslänge 100 ms, Temperaturbereich (Tb) (Betrieb) -25°C bis +55°C, Temperaturbereich (TB) (Lagerung) -40°C bis +70°C, Luftfeuchtigkeit: max. 95%, nicht kondensierend (gem. IEC 62052-11, EN 50470-1 und IEC 60068-2-30. Schutzklasse II, Schutzart Gehäuse und Anschlüsse IP20, Gewicht: ca. 0,35 kg, Abmessungen (B x H x T) (4 TE) 72 x 90 x 61 mm, Typ EcoCount Compact, 1 Tarif, 0,25-5(65) A, MID konformitätsbewertet
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
65 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,44 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug |
| Tarifausführung |
Eintarif |
| Tarifsteuerung |
intern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
S0 |
| Impulsrate |
1000 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Breite |
100 mm |
| Tiefe |
70 mm |
| Höhe |
80 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
7 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:

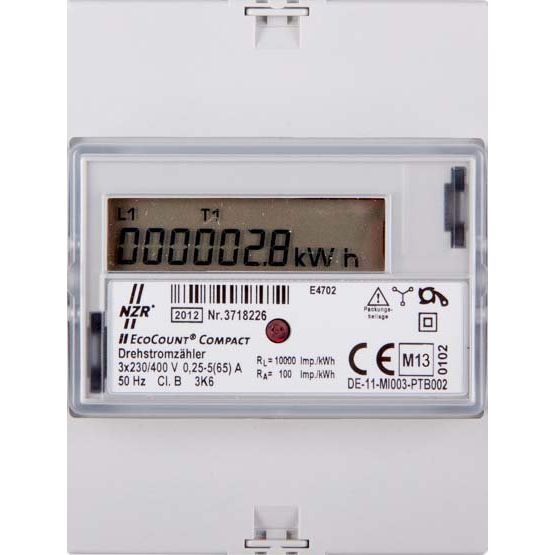

1 x NZR - Elektrizitätszähler DS-Hutschienenzähler EcoCount #33220216 3x230/400V
