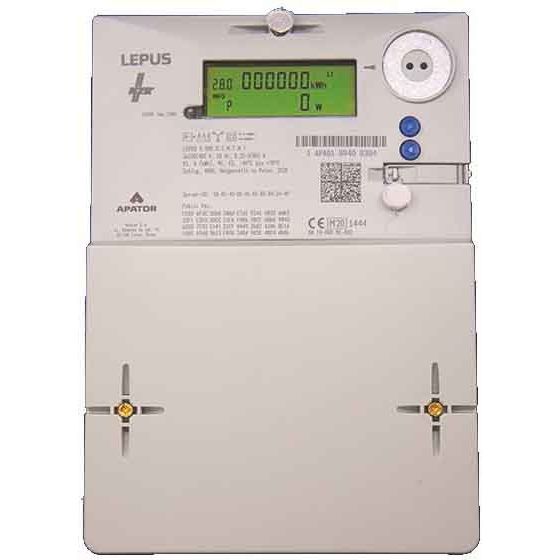

MME LEPUS 5(100)A, Bezug und Lieferung, mit SML Schnittstelle, 2-Tarif, MID. Der Drehstromzähler LEPUS ermöglicht eine direkte Messung in dreiphasigen Vierleiternetzen mit einem Maximalstrom von 100 A sowie eine Wechselstromzulassung für alle drei Phasen. Der LEPUS verfügt über eine permanente Anzeige der Momentanleistung sowie ein rücksellbares Zählwerk. Der Zähler entspricht den Anforderungen an moderne Messeinrichtungen, wodurch unter anderem die Werte der letzten 2 Jahre als Tages-, Wochen-, Monats- und Jahreswerte gezeigt werden können. Eine Erweiterung zum Intelligenten Messsystem ist vorbereitet. Beschreibung Zweirichtungsmessung (Lieferung und Bezug) der Wirkenergie in 3-Phasen-/ 4-Leiter-Netzen, Zulassung als Wechselstromzähler auf allen drei Phasen, Maximalstrom 100 A, Messung der Momentanleistung, historische Verbrauchswerte (bis 730 Tage, 104 Wochen, 24 Monate und 2 Jahre), PIN-geschützt (optional), unabhängige Register für Energierichtung A+ und A-, Eingabe mittels Taste oder optischem Taster (Taschenlampe), optische Schnittstelle unterstützt SML Protokoll, an das FNN Lastenheft BZ angepasst, serielle RS485 Schnittstelle unterstützt das SML-Protokoll, Anschlussmöglichkeit LMN-Kommunikationsadapter, Reset-Funktion für Verbrauchswerte, Änderung der Displayanzeige über Taste, variable Befestigung für eine bessere Handhabung, resistent gegen Magneteinfluss, 2-zeiliges Display (Funktionalität gemäß FNN), Tarifumschaltung über Klemme 13/15 mit Systemspannung. Technische Daten Messsystem 4-Leiter auch als 2-Leiter Wechselstromzähler zugelassen, Messspannung (U) 3x230/400V,, Messstrom (I) 5(100) A, Messart Lieferung und Bezug (+A / -A), 2 Tarif, Wirkenergie, Frequenz (f) MID 50 Hz, Genauigkeit (Wirk) B, Eigenverbrauch (Ue) < 0,05 VA pro Phase, Eigenverbrauch (Ie) < 0,6 W pro Phase, Anschlussquerschnitte: 35mm², Durchmesser Klemmen: 9mm, Komminikation/Schnittstelle SML/LMN RS485, Temperaturbereich (Tb) -40 bis +70° C, Schutzklasse (Gehäuse) IP 51, Gewicht ca. 0,600 kg, Abmessungen (B x H x T) 180 x 256 x 61 mm, Typ LEPUS, 2-Tarif, MID 3 x 230 V / 400 V, 5 (100) A
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
100 A |
| Nennspannung (Un) N-L |
230 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,8 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
nein |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
elektrisch |
| Impulsart |
D0 |
| Impulsrate |
0 Imp/kWh (kvarh) |
| Anzeigeart |
digital |
| Montageart |
Einbau |
| Breite in Teilungseinheiten |
10 |
| Breite |
310 mm |
| Tiefe |
220 mm |
| Höhe |
80 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
ja |
| Anzahl der Stellen |
6 |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:
1 x NZR - Elektrizitätszähler Drehstromzähler 63621223 mME LEPUS, MID
