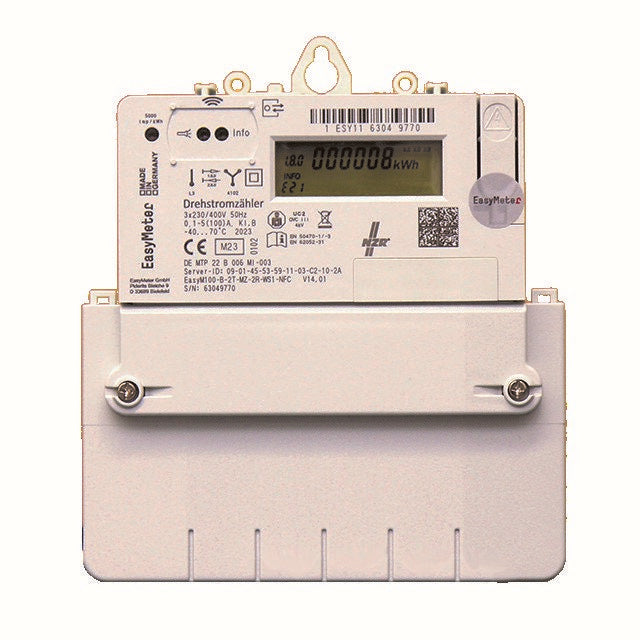

Elektronischer Drehstromzähler, auch als Wechselstromzähler über Phase L3 zugelassen. Der EasyM100 ist ein Kompakter 3-Phasen-, 4-Leiter-Wirkleistungszähler, auch als 1-Phasen-, 2-Leiter-Zähler (L3) einsetzbar, Strombereich 0,1-5(100) A, Universelle Käfigzugklemmen, mit Metalleinlage für frontseitigen MagnetTastkopf. Merkmale: 2-Tarif, Zwei-Richtungszähler Lieferung und Bezug, MID konformitätsbewertet, für Zählerkreuzmontage, Zweizeiliges LC-Display nach FNN-Lastenheft EDL V1.2 mit 6 Stellen für Energieanzeige in kWh, Funktionalität nach FNN-Lastenheft EDL V1.2 erweiterbar zum Intelligenten Messsystem, geeignet für Photovoltaikanlagen, rollierende Infozeile, Inhalte teils konfigurierbar über MSB-Schnittstelle, Bedienung für Letztverbraucher mittels optischem Aufruftaster mit PIN-Schutz und Tacho-Nullstellung, Momentanleistung (W), historische Energiewerte (kWh) für Tag, Woche, Monat, Jahr, Speichertiefe über zwei Jahre, bidirektionale MSB-Schnittstelle (D0), Protokoll nach SML 1.04., Funktionalität nach FNN Lastenheft EDL V1.2.,Jede Sekunde Übertragung der Zähleridentifikation, der Zählerstände und aller Leistungen (Push-Telegramm), unidirektionale INFO-Schnittstelle, Protokoll nach SML 1.04., Funktionalität nach FNN Lastenheft EDL V1.2. erweiterbar durch Aufsteckmodle, Als Erweiterung zum Intelligenten Messsystem nach dem MsbG, für sonstige Kommunikation, NFC/RFID-Schnittstelle, Zusatzfunktionen usw.. Spannung (U) 3x230/400V (4Leiter) 1x 230 V (2-Leiter), Strom (I) 0,1-5 (100) A, Frequenz (f) 50 Hz, Genauigkeit (Wirk) B, Eigenverbrauch Spannungspfad: ca. 0,8 W (2,5 VA) je Phase, Eigenverbrauch Strompfad: ca. 0,005 W bei 5 A, ca. 2 W bei 100 A, Temperaturbereich (Tb) -40 bis +70° C, Schutzklasse (Gehäuse) IP 51, Gewicht ca. 0,6 kg (ohne Klemmendeckel), Abmessungen (B x H x T) ca. 177 x 198 x 51)
| Technische Details |
|---|
| Zählertyp |
elektronisch |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
100 A |
| Nennspannung (Un) N-L |
230..400 V |
| Nennspannung (Un) L-L |
400 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,44 W |
| Genauigkeitsklasse |
B |
| Polart |
Vierleiter |
| Ausführung |
Direktmessung |
| Energieart |
Wirkleistung |
| Geeignet für |
Bezug/Lieferung |
| Tarifausführung |
Zweitarif |
| Tarifsteuerung |
extern |
| Messungsart Lastgang |
nein |
| Rücklaufsperre |
ja |
| Geeicht |
ja |
| Zulassung |
Measuring Instruments Directive |
| Impulsausgang |
optisch |
| Impulsart |
D0 |
| Anzeigeart |
digital |
| Montageart |
Einbau |
| Breite in Teilungseinheiten |
10 |
| Breite |
177 mm |
| Tiefe |
51 mm |
| Höhe |
198 mm |
| Ausführung der Schnittstelle |
sonstige |
| EDL40-Signatur |
nein |
| Mit Sperrcode |
nein |
| Anzahl der Stellen |
8 |
| Schutzart (IP) |
IP51 |
| Schutzart (NEMA) |
sonstige |
Lieferumfang:
1 x NZR - Elektrizitätszähler Drehstromzähler 63421315 0.1-5(100)A, MID
