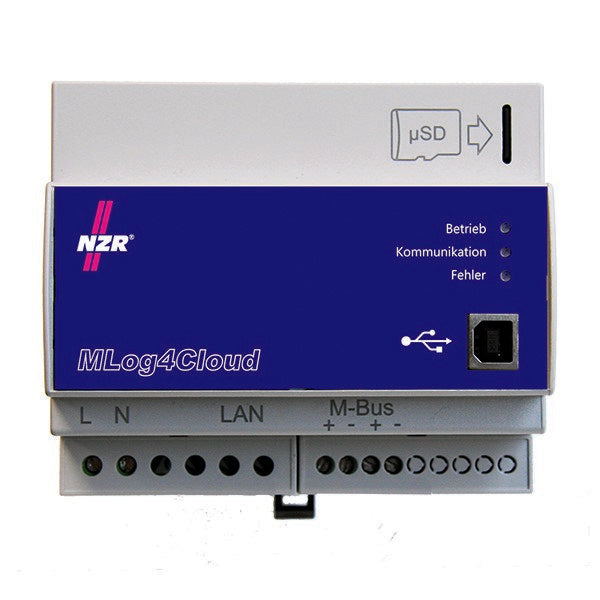

Der MLog4Cloud M-Bus-Datenlogger bildet das Bindeglied zwischen Energiezählern und der CountVision Cloud. Das Gerät funktioniert ausschließlich mit der CountVision Cloud. Die Energiedaten werden per VPN über das Internet in die Cloud transportiert. Darin enthalten sind der NZR MLog4Cloud M-Bus Datenlogger zur gesicherten Netzwerk-Datenübertragung in die CountVision Cloud (Mess- und Übertragungsintervalle kundenseitig über Webinterface einstellbar), die datentechnische Einbindung des MLog4Cloud durch NZR auf dem CountVision Cloudsystem, die CountVision Lizenzierung ist separat für das spezifische Projekt festzulegen (separate Auftragsposition/Auftrag zur Lizenzierung), und eine Inbetriebnahme und Schulung am Gesamtsystem (Hardware und Cloud-Einweisung). Diese ist zwingend separat erforderlich und in Ihrem Budget einzuplanen. Der Zugang zur CountVision-Cloud erfordert den Abschluss eines Nutzungsvertrages zwischen NZR und dem Lizenznehmer (Endkunde). Bitte sprechen Sie uns bei Bedarf an. Das angeschlossene M-Bus Netzwerk wird vom Datenlogger zyklisch ausgelesen. Das Ausleseintervall ist für jeden Zähler parametrierbar (5/15/60Min./24Std.). Zur Parametrierung dient der interne Webserver. Die erfassten Daten werden als M-Bus Rohdaten inklusive Zeitstempel auf der µ-SD-Karte des Datenloggers abgelegt. Die spätere Interpretation der M-Bus Telegramme erfolgt ausschließlich innerhalb der CountVision Cloud. Es können bis zu 25 M-Buslasten angeschlossen werden. Nach der Interpretation der M-Bus Rohdaten steht der gesamte Inhalt des M-Bus Telegramms (RSP_UD2- Telegramm) zur Weiterverarbeitung zur Verfügung. Aus den einzelnen Zählerständen können Lastprofile und Energieverbrauch generiert werden. Zusätzlich kann über die USB- oder Ethernet-Schnittstelle jederzeit, wie bei einem Pegelwandler, direkt auf den M-Bus zugegriffen werden. Das Gerät wird mit einer 2GB Micro-SD Karte geliefert. Falls Sie nicht über eine CountVision-Cloud Registrierung verfügen, bestellen Sie bei uns Ihren exklusiven Zugang. Die Kosten hierfür hängen von den von Ihnen benötigten CountVision Elementen ab und können kurzfristig dazu gebucht werden. Weitere technische Daten Montage DIN-Hutschiene, Abmessungen B x H x T [mm] 106 x 90 x 62, Schutzklasse 2 (Schutzisolierung),Schutzart IP40 (nur bei Montage im Schaltschrank), Gewicht 0,2 kg, Temperatur Betrieb 0 bis 55°C, Temperatur Lagerung -20 bis 60°C, Feuchte (nicht kondensierend) 10-70%, Spannungsbereich 220 - 240 V (AC), Leistungsaufnahme MLogX (ausführungsabhängig) 3 bis 9 W, M-Bus Normbezug EN13757-2/3, Übertragungsrate M-Bus 300 / 2400 / 9600 Baud, maximale Anzahl Standardlasten 25 (mit je 1,5 mA)
| Technische Details |
|---|
| Bussystem KNX |
nein |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
sonstige |
| Funk bidirektional |
nein |
| Ausführung |
Ethernet |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
matt |
| Farbe |
grau |
| RAL-Nummer (ähnlich) |
7035 |
| Transparent |
nein |
| Max. Übertragungsrate |
9600 Bd |
| Mit Busankopplung |
ja |
| Mit Beschriftungsfeld |
nein |
| Mit LED-Anzeige |
ja |
| Schutzart (IP) |
IP40 |
| Min. Tiefe der Gerätedose |
0 mm |
Lieferumfang:
1 x NZR MLog4Cloud M-Bus Datenlogger
