Der M-Bus Datenlogger MLogX stellt eine Schlüsselkomponente in einem System zur Erfassung von Energieverbrauchsdaten dar. Er arbeitet als Bindeglied zwischen einem M-Bus Netzwerk und einer Energiemanagementsoftware bzw. der Zählerfernauslesesoftware VADEV®. Das angeschlossene M-Bus Netzwerk wird vom Datenlogger zyklisch ausgelesen. Das Ausleseintervall ist für jeden Zähler parametrierbar (5/15/60Min.). Die erfassten Daten werden als M-Bus Rohdaten inklusive Zeitstempel auf der SD-Karte des Datenloggers abgelegt. Die spätere Interpretation der M-Bus-Telegramme erfolgt ausschließlich in der Auslesesoftware z.B. Energiemanagementsoftware bzw. in der ZFA-Software. In einem parametrierbaren Intervall werden die Dateien von der SD-Karte auf einen FTP-Server kopiert (PUSH-Betrieb). Die Auslesesoftware führt einen Transfer der Dateien vom FTP Server durch. Nach der Interpretation der M-Bus Rohdaten steht der gesamte Inhalt des M-Bus Telegramms (RSP_UD2-Telegramm) zur Weiterverarbeitung zur Verfügung. Aus den einzelnen Zählerständen können von der ZFA-Software z.B.Lastprofile und Stichtagswerte generiert werden. Eine Datenübertragung per GPRS kann durch die Verwendung von FTPS gesichert werden. Zusätzlich kann über die USB- oder Ethernet-Schnittstelle jederzeit, wie bei einem Pegelwandler, direkt auf den M-Buszugegriffen werden. Das Gerät wird mit SD-Karte geliefert. Um Temperaturdaten mit dem MLogX zu loggen, können sie den M-Bus Temperaturkonverter TC-M verwenden.
| Technische Details |
|---|
| Bussystem KNX |
nein |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
sonstige |
| Funk bidirektional |
nein |
| Ausführung |
Ethernet |
| Montageart |
REG |
| Breite in Teilungseinheiten |
6 |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
matt |
| Farbe |
grau |
| RAL-Nummer (ähnlich) |
7035 |
| Transparent |
nein |
| Max. Übertragungsrate |
9600 Bd |
| Mit Busankopplung |
ja |
| Mit Beschriftungsfeld |
nein |
| Mit LED-Anzeige |
ja |
| Schutzart (IP) |
IP40 |
| Min. Tiefe der Gerätedose |
0 mm |
Lieferumfang:

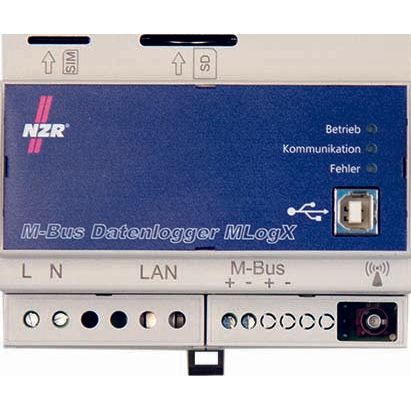

1 x NZR - Bussystem-Datenschnittstelle M-BUS-Datenlogger 25 M-BUS-Geräte MLogX f.25MBUS-Gerät
