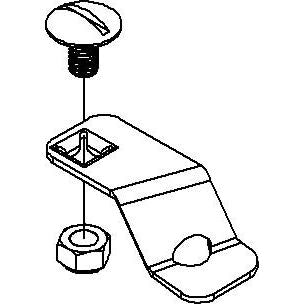

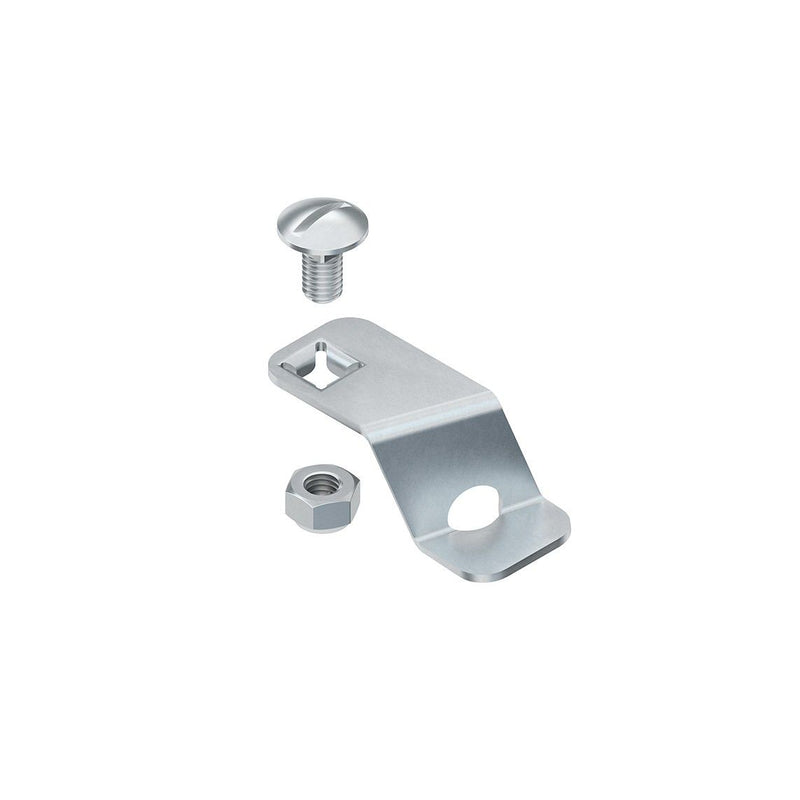

Niedax - Zubehör/Ersatzteile für Stahlkabelkanal Drehriegel WDRS 20

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Weitspannkabelrinnen/-leiterdeckel, einschließlich galvanisch verzinkter Flachrundkopfschraube mit Schlitz FL 6X12-S DIN 603 und galvanisch verzinkter Sicherungsmutter SMS 6 DIN EN ISO 10511. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von = 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Weitspannkabelrinnen/-leiterdeckel WDV... Weitspann Formstückdeckel WTARDV ... WBRDV ... WTRDV ... Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Art des Zubehörs/Ersatzteils	Drehriegel
Zubehör	ja
Ersatzteil	ja
Geeignet für Kabeltragsystembreite	200..900 mm
Geeignet für Kabeltragsystemhöhe	105..200 mm
Geeignet für Verteiler-Kabelkanalsystem	ja
Geeignet für Licht-Kabelkanalsystem	nein

Lieferumfang:
1 x Drehriegel
1 x Flachrundkopfschraube FL 6X12-S DIN 603
1 x Sicherungsmutter SMS 6 DIN EN ISO 10511

Keine Downloads vorhanden.
